La ondulación de la fuente de alimentación se refiere al componente periódico de CA que aparece en la salida de una fuente de alimentación de CC. Su amplitud suele representarse como pico a pico o pico a valle, como se muestra en la Figura 1. La ondulación de la fuente de alimentación se debe principalmente a imperfecciones en la forma de onda durante la conversión de potencia, como las variaciones de tensión causadas por el encendido y apagado de los transistores de conmutación durante el funcionamiento de una fuente de alimentación conmutada. La ondulación de la fuente de alimentación puede afectar el funcionamiento normal de los equipos, especialmente de los equipos electrónicos de precisión y los circuitos analógicos que requieren fuentes de alimentación estables.

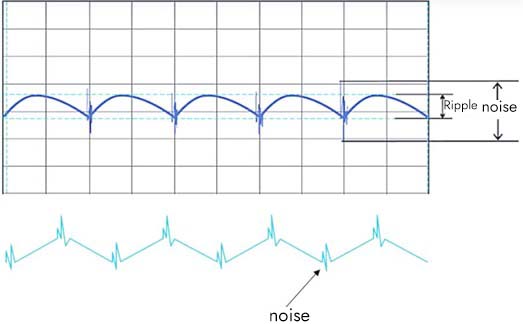

Figura 1. Ondulación y ruido de la fuente de alimentación
Suprimir y reducir la ondulación de la fuente de alimentación a un rango razonable es uno de los principales objetivos del diseño de circuitos de fuentes de alimentación. Por lo tanto, dominar los métodos correctos de prueba de ondulación de la fuente de alimentación es crucial para la posterior depuración y optimización del diseño de la misma. Normalmente se utiliza un osciloscopio para medir la ondulación de la fuente de alimentación. Al establecer las condiciones de disparo y los rangos de medición adecuados, se observan y registran la forma de onda y la amplitud de la ondulación. Además, se pueden utilizar otros instrumentos y equipos, como un comprobador de coeficiente de ondulación, para analizar y cuantificar con más detalle las características de la ondulación.
Para garantizar la observación de una forma de onda de rizado verdadera y fiable, se deben tener en cuenta los siguientes puntos al medir el rizado de la tensión de salida con un osciloscopio. El método correcto se muestra en la Figura 2.
Figura 2
1. Seleccione el modo de acoplamiento de CA en el osciloscopio;
2. Para garantizar la relación señal-ruido, seleccione X1 para la atenuación de la sonda durante la prueba de ondulación de la fuente de alimentación;
3. Establezca el límite de ancho de banda en 20 MHz para evitar que el ruido de alta frecuencia afecte la medición de ondulación;
4. Minimice los bucles de tierra; se recomienda un anillo de conexión a tierra con resorte como se muestra en el lado derecho de la Figura 2;
5. Coloque la sonda cerca de ambos lados del condensador;
6. Evite probar simultáneamente formas de onda en otros puntos utilizando otros canales del osciloscopio.
El uso de los métodos de medición correctos descritos anteriormente le permitirá observar una forma de onda ondulada similar a la que se muestra a continuación.
Figura 3 Forma de onda de ondulación
