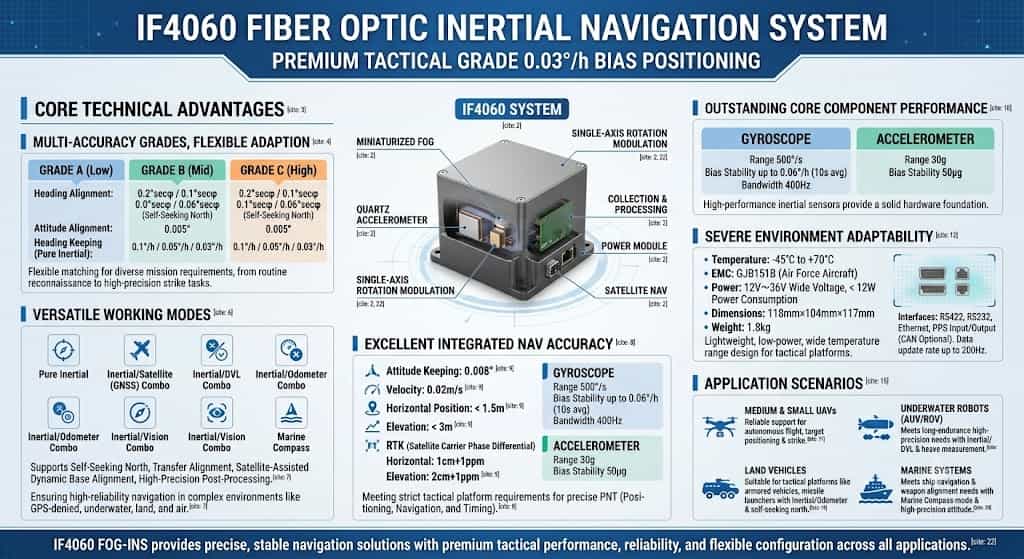

El sistema de navegación inercial (INS) de fibra óptica IF4060 es un sistema de rotación modulada de un solo eje compuesto principalmente por un giroscopio de fibra óptica miniaturizado, acelerómetros de cuarzo, un servomecanismo, un módulo de alimentación, un módulo de adquisición y procesamiento de datos y un módulo de navegación por satélite. Caracterizado por su tamaño compacto, peso ligero, alta precisión y bajo coste, el producto es capaz de autocalibrar ciertos errores de los componentes inerciales. Como INS táctico de alta gama, el IF4060 es adecuado para una amplia gama de aplicaciones exigentes, incluyendo vehículos aéreos no tripulados (UAV) de tamaño pequeño a mediano y robots submarinos.
Ventajas técnicas principales
1. Múltiples niveles de precisión para una adaptación flexible.
El IF4060 está disponible en tres modelos —A, B y C— que corresponden a niveles de precisión baja, media y alta, respectivamente; comparten características externas idénticas, como el factor de forma y las interfaces. Las precisiones de alineación de rumbo son de 0,2°s, 0,1° y 0,06° (autobúsqueda del norte), respectivamente; la precisión de alineación de actitud es de 0,005° en todos los modelos; y la precisión de mantenimiento de rumbo (modo inercial puro) es de 0,1°/h, 0,05°/h y 0,03°/h, respectivamente. Este diseño de precisión de tres niveles permite que el IF4060 se adapte de forma flexible a los diferentes requisitos de precisión de navegación de distintas misiones, desde el reconocimiento rutinario hasta las operaciones de ataque de alta precisión.
2. Modos de funcionamiento completos
El IF4060 admite múltiples modos de operación, incluyendo inercial puro, inercial/satélite, inercial/DVL, inercial/odómetro, inercial/visual y brújula marina. También admite funciones como la búsqueda automática del norte, la alineación por transferencia, la alineación de base móvil asistida por satélite y el posprocesamiento de alta precisión. Esta amplia cobertura de modos garantiza capacidades de navegación altamente confiables en entornos complejos, incluyendo escenarios sin GPS, submarinos, terrestres y aéreos, cumpliendo plenamente con los requisitos de adaptabilidad de los productos de grado táctico para condiciones de campo de batalla complejas.
3. Excelente precisión de navegación integrada
En el modo de navegación integrada por satélite, la precisión de mantenimiento de actitud alcanza los 0,008°, la precisión de velocidad es de 0,02 m/s, la precisión de posición horizontal es superior a 1,5 m y la precisión de posición vertical es superior a 3 m. Al utilizar un enlace diferencial de fase portadora por satélite, el sistema logra una precisión horizontal de 1 cm + 1 ppm y una precisión vertical de 2 cm + 1 ppm. Este excepcional nivel de precisión de navegación integrada garantiza que el IF4060 cumpla plenamente con los rigurosos requisitos de posicionamiento, navegación y sincronización (PNT) precisos que exigen las plataformas de combate de grado táctico.
4. Rendimiento superior de los componentes principales
El IF4060 está equipado con un giroscopio con un rango de medición de 500°/s, una estabilidad de sesgo de hasta 0,06°/h (promedio de 10 s) y un ancho de banda de 400 Hz; el acelerómetro ofrece un rango de medición de 30 g y una estabilidad de sesgo de 50 μg. Estos componentes inerciales de alto rendimiento proporcionan una base de hardware robusta para las capacidades de navegación de alta precisión del sistema.
Adaptable a entornos adversos y exigencias tácticas.
El IF4060 funciona en un rango de temperatura de -45 °C a +70 °C y su compatibilidad electromagnética cumple con los estándares GJB151B para aeronaves de la Fuerza Aérea. Admite un amplio rango de voltaje de entrada de 12 V a 36 V y consume menos de 12 W. Con unas dimensiones de 118 mm × 104 mm × 117 mm y un peso de tan solo 1,8 kg, su diseño ligero, de bajo consumo y de amplio rango de temperatura permite una integración y despliegue flexibles en diversas plataformas tácticas.
En cuanto a las interfaces, el IF4060 proporciona puertos de entrada/salida RS422, RS232, Ethernet y PPS, con opciones de interfaz CAN personalizables. Admite una frecuencia de actualización de datos de hasta 200 Hz, lo que garantiza una respuesta en tiempo real en escenarios operativos altamente dinámicos. Escenarios de aplicación
Aprovechando el rendimiento superior mencionado anteriormente, el sistema de navegación inercial de fibra óptica IF4060 se utiliza ampliamente en:
Vehículos aéreos no tripulados (UAV) pequeños y medianos: Su diseño ligero, combinado con capacidades de navegación de alta precisión, garantiza un vuelo autónomo fiable, un posicionamiento preciso del objetivo y una correcta interceptación.
Robots subacuáticos: Las capacidades integradas de navegación inercial/DVL y medición de cabeceo cumplen con los requisitos para una navegación subacuática de larga duración y alta precisión;
Vehículos terrestres: La navegación inercial/odómetro integrada, combinada con una función automática de determinación del norte, la hace adecuada para plataformas tácticas como vehículos blindados y lanzamisiles;
Sistemas marinos: Los modos de brújula marina y la medición de actitud de alta precisión satisfacen las necesidades de navegación de los buques y la alineación de los sistemas de armamento.
Conclusión
Gracias a su tecnología de modulación de rotación de un solo eje, sus componentes principales que incluyen giroscopios de fibra óptica de alto rendimiento y acelerómetros de cuarzo, su configuración flexible con distintos grados de precisión, sus completos modos de operación y su superior precisión de navegación integrada, el IF4060 se consolida como un sistema de navegación inercial táctico de alta gama. Ya sea para vehículos aéreos no tripulados (UAV), robots submarinos, vehículos terrestres o sistemas marinos, el IF4060 ofrece soluciones de navegación precisas y estables mediante un rendimiento excepcional, una adaptabilidad ambiental fiable y una configuración flexible.
