La serie U503 de IMU MEMS de ultra alta precisión de Micro-Magic protege los sistemas no tripulados en entornos sin cobertura GNSS.

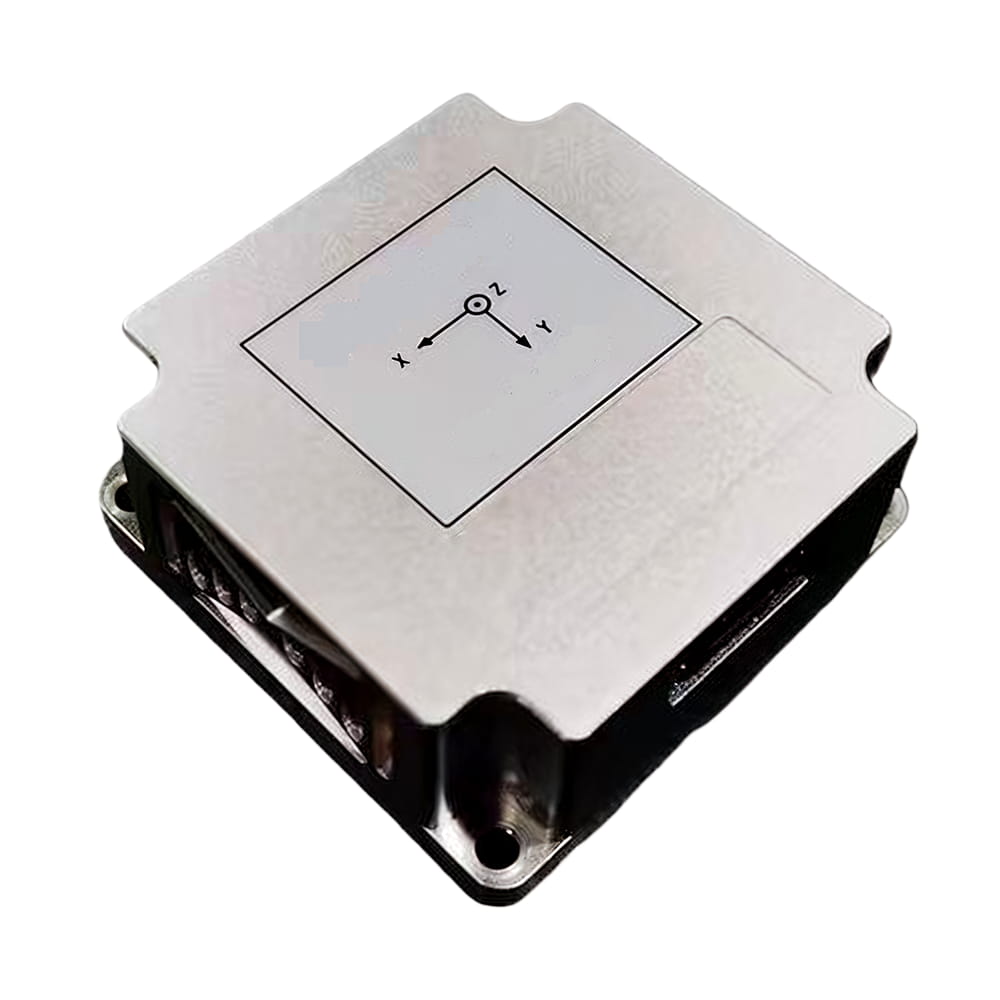

En el campo de la tecnología inercial, la precisión siempre ha sido la métrica principal para evaluar IMU valor. El U503 Módulo de medición inercial MEMS de la serie presentado por Micro-Magic IncCon una precisión comparable a la de los giroscopios de fibra óptica, un rendimiento estable en todo el rango de temperaturas y un diseño robusto resistente a entornos adversos, desempeña un papel fundamental en la aplicación de sistemas no tripulados.
Rendimiento técnico de ultra alta precisión
El rendimiento del giroscopio del U503 ha alcanzado el nivel más alto de los dispositivos MEMS, con una inestabilidad de sesgo (varianza de Allan) ≤0,03°/h, lo que refleja la estabilidad del dispositivo en escalas de tiempo prolongadas y determina la capacidad de mantenimiento de actitud de la navegación inercial pura. La deriva angular aleatoria es ≤0,005°/√h, lo que indica el nivel de ruido extremadamente bajo del giroscopio del U503, con un error angular de tan solo unos 0,3° después de 1 hora de integración.
El acelerómetro del U503 también ha alcanzado el nivel más alto de grado industrial, con una inestabilidad de sesgo nula (varianza de Allan) ≤3 μg y una excelente estabilidad a largo plazo, lo que permite una medición de inclinación de alta precisión y la modelización del campo gravitatorio. La desviación aleatoria de la velocidad es ≤ 0,01 m/s/√h, y el error de integración de la velocidad es extremadamente bajo, con un error de velocidad de tan solo unos 0,6 m/s por hora.
El U503 no es simplemente una integración de "giroscopio + acelerómetro", sino que logra un rendimiento general óptimo a través del diseño a nivel de sistema. Los datos del giroscopio y del acelerómetro están estrictamente alineados, logrando una salida de retardo de nivel de microsegundos y soportando el escenario de aplicación de navegación integrada de alta dinámica. El U503 ha logrado la supresión del acoplamiento cruzado entre ejes sensibles, con acoplamiento entre ejes de ≤0,001 rad, lo que garantiza la ortogonalidad de las mediciones en tres ejes y reduce los errores de conversión del sistema de coordenadas. Al mismo tiempo, el U503 incorpora una función de autodiagnóstico y salida de estado, que permite identificar y aislar situaciones anómalas de forma oportuna, logrando así la monitorización del estado en tiempo real.
Garantía a nivel de sistema que respalda la precisión
La altísima precisión del U503 no es un indicador aislado, sino que se basa en un diseño de sistema completo. Gracias a la compensación de calibración de temperatura completa, la variación del sesgo cero dentro de todo el rango de temperatura es ≤ 20 % del valor nominal; mediante una estructura interna de absorción de impactos y un diseño de sellado del sistema, se ha suprimido el ruido de vibración superior a 1000 Hz; mediante el blindaje con una carcasa metálica y el diseño de un filtro de potencia, se reduce la interferencia electromagnética en las señales analógicas; la salida en tiempo real de palabras de estado y la autocomprobación de anomalías garantizan la fiabilidad de los datos de salida.
El papel fundamental del U503 en los sistemas no tripulados
En los sistemas de navegación integrados GNSS/INS, la IMU proporciona información de movimiento relativo de alta frecuencia y precisión. La altísima precisión del U503 prolonga el tiempo de supervivencia cuando se interrumpen las señales GNSS. Cuando los vehículos no tripulados entran en túneles o los drones sobrevuelan cañones urbanos y se pierden las señales GNSS, el sistema entra en modo de navegación inercial pura. El error de posición de la navegación inercial pura de 60 segundos es inferior a 5 metros, y la navegación inercial pura de 300 segundos aún puede mantener una precisión de nivel métrico. Esto significa que los sistemas no tripulados pueden confiar en la inercia para mantener las capacidades de navegación durante un período de tiempo más prolongado hasta que se recupere la señal GNSS o se complete el aterrizaje/estacionamiento autónomo.
En la minería subterránea, la construcción de túneles y otros escenarios, las características de deriva ultrabaja del U503 le permiten soportar el sistema de navegación inercial fijo para completar el posicionamiento puramente inercial durante decenas de minutos, e integrarse con el odómetro/medidor de velocidad de las ruedas para lograr una precisión de posicionamiento de nivel submétrico.
En escenarios como el despegue mediante catapulta de drones, las pruebas de colisión de vehículos no tripulados y el vuelo inicial de misiles, el U503 puede capturar de forma independiente la velocidad angular y la aceleración del proceso de impacto con un ancho de banda elevado, e integrarlas para obtener cambios de actitud y trayectorias de velocidad.
El U503 no compromete el rendimiento dinámico al tiempo que busca la precisión. Su ancho de banda de ≥200 Hz cubre las frecuencias de vibración de los rotores de los UAV y las bandas de frecuencia de movimiento de las suspensiones de los vehículos no tripulados, preservando completamente la información dinámica. Los rangos de medición de ±300°/s y ±30g cumplen con los requisitos de alta maniobrabilidad de la mayoría de los sistemas no tripulados, evitando la saturación del sensor. Con una tasa máxima de actualización de datos de 2000 Hz, proporciona retroalimentación en tiempo real para bucles de control de alta velocidad. Esto permite que el U503 mantenga la estabilidad con un nivel de ultra alta precisión en escenarios estáticos, a la vez que captura con precisión el movimiento intenso sin distorsión en escenarios altamente dinámicos.
Los módulos IMU MEMS de la serie U503, con una precisión comparable a la de los giroscopios de fibra óptica, un rendimiento estable en todo el rango de temperaturas y un diseño robusto resistente a entornos adversos, proporcionan a los sistemas no tripulados un verdadero "núcleo de percepción de alta precisión".
