Giroscopio

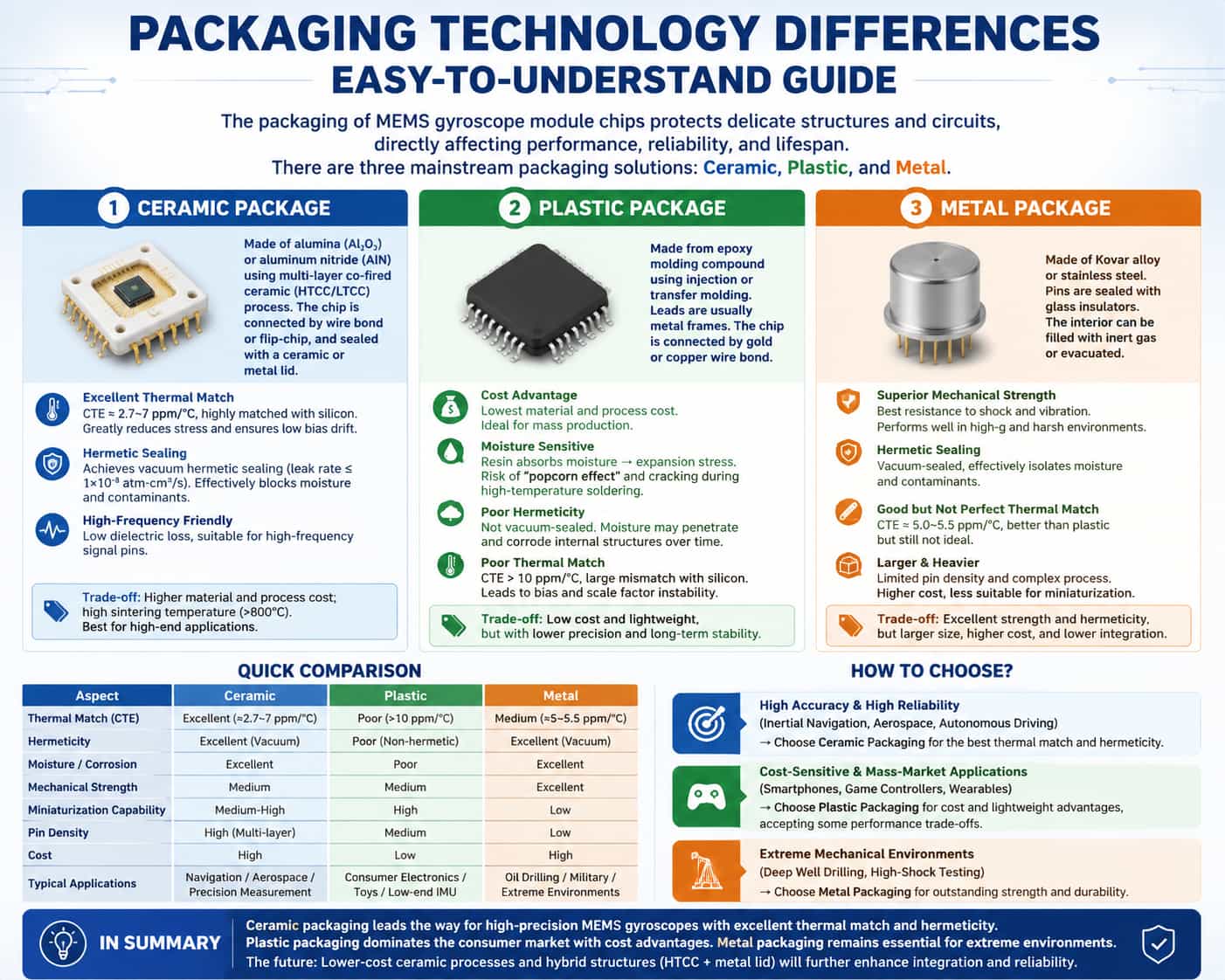

El encapsulado de los chips de los módulos giroscópicos MEMS se refiere al proceso completo —que se lleva a cabo después de la fabricación a nivel de oblea de la estructura de detección y los circuitos de procesamiento de señal— de encapsular el chip individual, enrutar los conductores y establecer las interconexiones eléctricas. El encapsulado influye directamente en el entorno de estrés termomecánico del módulo, su fiabilidad hermética y la integridad de la señal. Actualmente, las principales soluciones de encapsulado para estos chips se dividen en tres categorías: cerámica, plástico y metal. Comparación de las tres soluciones de embalaje (1) Envases de cerámica La alúmina o el nitruro de aluminio sirven como sustrato y material de encapsulado. Se utiliza un proceso cerámico multicapa de cocción conjunta (HTCC/LTCC) para fabricar la cavidad y las capas de interconexión; el chip se conecta a las almohadillas internas mediante unión por hilo o unión flip-chip y, finalmente, se sella con una tapa de cerámica o metal.  Compatibilidad térmica: El coeficiente de dilatación térmica (CTE) es de aproximadamente 6,0–7,2 ppm/°C para la alúmina y de 2,7 ppm/°C para el nitruro de aluminio. Estos valores coinciden estrechamente con los del silicio, lo que reduce significativamente la tensión ejercida sobre la estructura MEMS durante las fluctuaciones de temperatura y garantiza una baja deriva de polarización cero. Hermeticidad: Capaz de lograr un sellado hermético verdadero (tasa de fuga ≤ 1×10⁻⁸ atm·cm³/s), aislando eficazmente la humedad y los contaminantes, y ofreciendo una excelente fiabilidad a largo plazo. Alta frecuencia/Bajos efectos parásitos: Los materiales cerámicos presentan bajas pérdidas dieléctricas, lo que los hace adecuados para pines de señal de alta frecuencia. Las limitaciones del embalaje cerámico incluyen altos costos de material y procesamiento, así como altas temperaturas de sinterización (>800 °C); por lo tanto, es adecuado principalmente para aplicaciones de alta gama. (2) Envases de plástico La carcasa se fabrica mediante compuestos de moldeo de resina epoxi, utilizando procesos de moldeo por inyección o transferencia. Generalmente se emplean marcos de conexión metálicos para los pines, y las conexiones entre el chip y los pines se realizan mediante soldadura de hilo de oro o cobre. Los envases de plástico ofrecen importantes ventajas en cuanto a costes; los costes de material y procesamiento son sustancialmente inferiores a los de los envases de cerámica o metal, lo que los hace adecuados para la producción en masa.Las desventajas del embalaje de plástico son principalmente tres. El coeficiente de dilatación térmica (CTE) de la resina suele superar los 10 ppm/°C, lo que provoca una importante discrepancia térmica con el chip de silicio; el estrés térmico causa directamente fluctuaciones en el factor de escala y la polarización cero. La hidrofilia de la resina epoxi provoca una tensión de hinchamiento al absorber humedad; durante la soldadura a alta temperatura, esto puede desencadenar el "efecto palomitas de maíz", que provoca el agrietamiento del encapsulado. Además, la penetración de humedad corroe gradualmente las estructuras internas, comprometiendo la fiabilidad a largo plazo. Adicionalmente, la hermeticidad insuficiente impide el sellado al vacío, lo que dificulta el cumplimiento de los requisitos de estabilidad a largo plazo de las aplicaciones de alta precisión. (3) Embalaje metálico Estos encapsulados utilizan una carcasa fabricada con aleación de Kovar (una aleación de hierro, níquel y cobalto) o acero inoxidable. Los conductores están aislados y sellados contra la carcasa metálica mediante aislantes de vidrio, y el interior puede llenarse con gas inerte o evacuarse al vacío. El encapsulado metálico es reconocido por su excepcional resistencia mecánica, ofreciendo la mejor resistencia a golpes y vibraciones entre todas las soluciones de encapsulado. Es capaz de soportar entornos operativos extremos caracterizados por sobrecargas y fuerzas de impacto elevadas. Además, su hermeticidad rivaliza con la del encapsulado cerámico, bloqueando eficazmente la humedad y los contaminantes para garantizar la fiabilidad a largo plazo del chip interno.El coeficiente de dilatación térmica (CTE) del encapsulado metálico es de aproximadamente 5,0–5,5 ppm/°C; si bien es superior al del encapsulado plástico, persiste una incompatibilidad con el chip de silicio, lo que implica que el impacto del estrés térmico no puede ignorarse. Además, el tamaño y peso relativamente grandes del encapsulado, junto con la densidad limitada de los pines, dificultan el desarrollo de módulos miniaturizados y altamente integrados. El proceso de fabricación es complejo y el coste total puede incluso superar al del encapsulado cerámico. Debido a la tendencia general de la industria hacia la miniaturización, el encapsulado metálico está siendo reemplazado gradualmente por soluciones de encapsulado cerámico en el campo de los giroscopios MEMS. Tabla resumen comparativaCriterios de comparaciónEnvases de cerámicaEnvases de plásticoPaquete metálicoCompatibilidad térmica (CTE)Excelente (≈2.7–7 ppm/°C)Deficiente (>10 ppm/°C)Medio (≈5–5,5 ppm/°C)HermeticidadExcelente (hermético al vacío)Malo (no hermético)Excelente (hermético al vacío)Resistencia a la humedad/corrosiónExcelentePobreExcelenteResistencia mecánicaMedioMedioExcelenteCapacidad de miniaturizaciónMedio-altoAltoBajoDensidad de plomoAlto (admite enrutamiento multicapa)MedioBajoCostoAltoBajoAltoAplicaciones típicasNavegación/Aeroespacial/Medición de precisiónElectrónica de consumo/juguetes/IMU de gama bajaPerforación petrolífera / Militar / Entornos extremosRecomendaciones de selección · Sectores de alta precisión y fiabilidad (navegación inercial, aeroespacial, conducción autónoma): el encapsulado cerámico es la opción óptima, ya que ofrece una excelente adaptación térmica y hermeticidad.· Electrónica de consumo y aplicaciones sensibles al coste (teléfonos móviles, mandos de videojuegos, dispositivos portátiles): Los envases de plástico ofrecen ventajas en cuanto a la reducción de costes y peso, aunque conllevan algunas desventajas en cuanto a la precisión.· Entornos mecánicos extremos (perforación de pozos profundos, pruebas de alto impacto): Los envases metálicos conservan un nicho de mercado debido a su resistencia mecánica superior. En resumen, el encapsulado cerámico, que aprovecha las ventajas de la compatibilidad térmica y la hermeticidad, representa la tecnología predominante para los chips de módulos giroscópicos MEMS de alta precisión; el encapsulado plástico domina el mercado de consumo gracias a su rentabilidad; y el encapsulado metálico se limita a entornos especializados. Las tendencias futuras apuntan a una continua reducción de costes en los procesos de encapsulado cerámico y a una evolución hacia estructuras compuestas —que combinan cerámica cocida a alta temperatura (HTCC) con tapas metálicas— para mejorar aún más la integración y la fiabilidad, consolidando así su posición central en aplicaciones de alto valor.

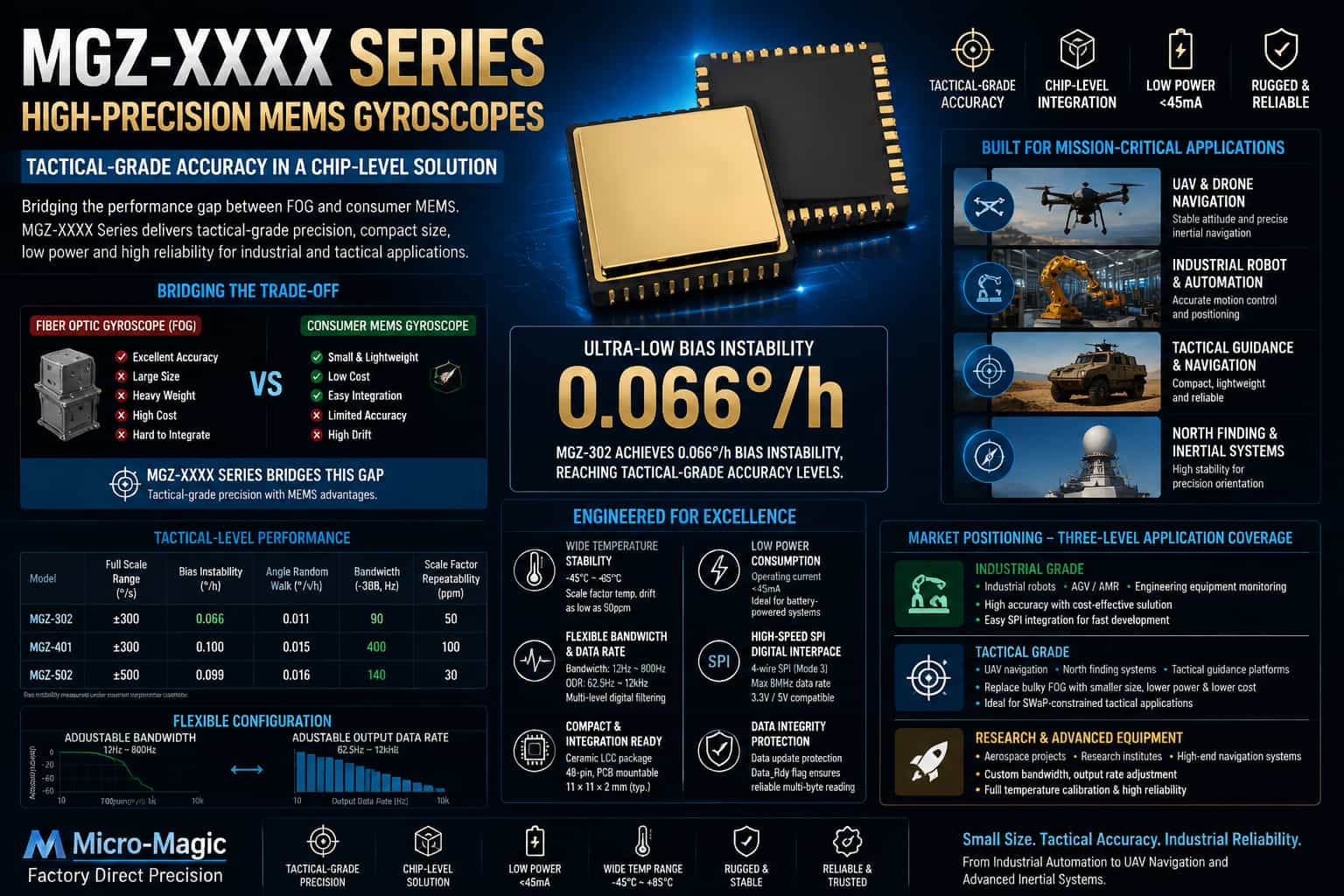

Al seleccionar sensores inerciales, los ingenieros suelen enfrentarse a un dilema: si bien los giroscopios de fibra óptica cumplen con los requisitos de precisión, son voluminosos, pesados ​​(a menudo pesan cientos de gramos) y caros (a partir de decenas de miles de yuanes), lo que dificulta su integración en plataformas compactas como drones y robots. Por otro lado, si bien los giroscopios MEMS de consumo ofrecen un tamaño y un coste adecuados, su estabilidad de sesgo —que suele oscilar entre varios y decenas de grados por hora— provoca una rápida acumulación de errores en escenarios de control de actitud de grado industrial o navegación de grado táctico, lo que impide que cumplan con los estándares de rendimiento. Detrás de esta elección subyace una brecha de rendimiento de larga data entre estos dos enfoques tecnológicos: las soluciones de alta precisión son engorrosas y costosas, mientras que las opciones ligeras carecen de la precisión suficiente, y durante mucho tiempo ha habido una falta de una solución a nivel de chip capaz de equilibrar eficazmente ambos requisitos. La serie MGZ-XXXX de chips giroscópicos MEMS de un solo eje de alta precisión se diseñó específicamente para superar esta brecha. 1. Posicionamiento del producto: Precisión a nivel de chip y de grado táctico. La serie MGZ-XXXX está claramente diseñada para proporcionar una solución a nivel de chip, apta para la integración directa en placas de circuitos impresos, para proyectos que requieren precisión de grado táctico o industrial, pero que no pueden acomodar el tamaño y el costo de los giroscopios de fibra óptica.Mediante el uso de estructuras oscilantes MEMS de alto rendimiento y diseños de cadena de señal de bajo ruido, esta serie lleva los parámetros clave de rendimiento al límite de las aplicaciones de grado táctico. Tomando como ejemplos modelos representativos como el MGZ-302 y el MGZ-502:modeloRango de medición (°/s)Inestabilidad del sesgo (°/h)Paseo aleatorio angular (°/√h)ancho de banda (-3 dB, Hz)Repetibilidad del factor de escala (ppm)MGZ-302±3000,0660,0119050MGZ-401 0.10,015400100MGZ-502±5000,0990,01614030La inestabilidad de sesgo es un parámetro clave para medir la magnitud de la deriva de salida en un giroscopio bajo condiciones de temperatura constante. El MGZ-302 alcanza una inestabilidad de sesgo de 0,066°/h, lo que lo sitúa firmemente dentro del rango de precisión de grado táctico y le permite igualar o superar el rendimiento de los principales competidores internacionales. El MGZ-401 amplía aún más el ancho de banda a 400 Hz y reduce el retardo de grupo a 1,1 ms, lo que permite capturar cambios rápidos de actitud en escenarios de respuesta dinámica de alta frecuencia. Al mismo tiempo, esta serie conserva las ventajas fundamentales inherentes a la tecnología MEMS:· Tamaño: Encapsulado cerámico LCC de 48 pines, apto para montaje directo en superficie de PCB.· Consumo de energía: Corriente de funcionamiento normal

El diseño antivibratorio de un giroscopio de fibra óptica es un problema típico de optimización de ingeniería que requiere la colaboración de ingenieros en la estructura mecánica, el diseño de la trayectoria óptica y el procesamiento de señales. La solución más común actualmente consiste en aislar físicamente las vibraciones, suprimir las fuentes de error en la trayectoria óptica y filtrar el ruido residual mediante algoritmos, conformando así un sistema antivibratorio completo. A nivel de la fuente de luz y de la bobina de fibra, el diseño de esta última se optimiza mediante el uso de bobinado simétrico cuadrupolar, técnicas de bobinado de baja tensión y la optimización de la selección de adhesivos y los procesos de curado para mejorar la rigidez de la bobina y su resistencia a la deformación. En el diseño de la estructura interna y el empaquetado, se utilizan materiales con bajos coeficientes de expansión térmica y alta rigidez (como cerámica e invar) para fabricar el esqueleto de la bobina y el banco óptico, y se optimizan los métodos de montaje de los componentes ópticos (fuente de luz, acoplador, modulador, detector) para reducir los microdesplazamientos. Simultáneamente, se diseñan estructuras de amortiguación local (como almohadillas de goma o relleno de silicona) o aisladores de microvibraciones alrededor de los componentes internos sensibles del giroscopio (como la bobina de fibra). A nivel de procesamiento de señal, se utiliza un control de temperatura activo para estabilizar la temperatura de la fuente de luz y los componentes ópticos clave, reduciendo así la deriva térmica. El control de retroalimentación de bucle cerrado se optimiza para mejorar la estabilidad y la capacidad antiinterferencias del bucle de control. Se emplean técnicas de filtrado digital, como filtros de muesca o filtros adaptativos diseñados para frecuencias de vibración específicas, para suprimir el ruido de vibración durante el procesamiento de la señal. Además, mediante el modelado y la compensación de errores, se establece un modelo matemático (por ejemplo, polinómico, red neuronal) que relaciona la vibración (aceleración, frecuencia) con el error de salida para permitir la compensación en tiempo real en la salida.

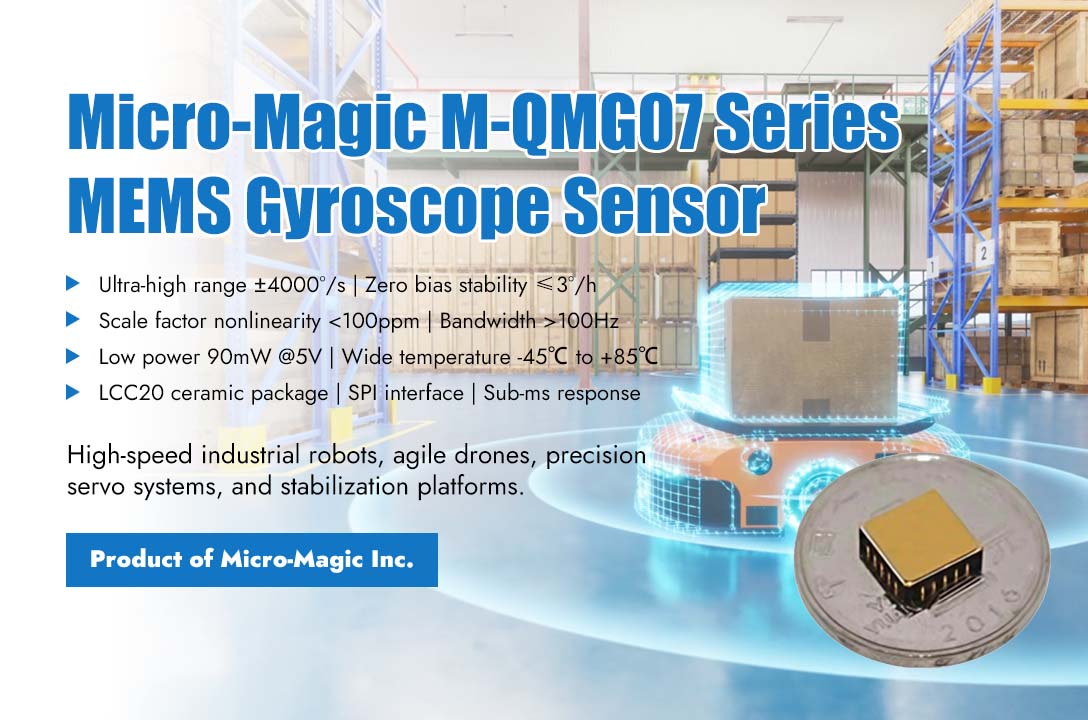

En medio del rápido desarrollo de la automatización industrial, los drones y el control robótico, los sistemas han impuesto requisitos cada vez más estrictos a los dispositivos de detección de movimiento. Los giroscopios tradicionales suelen presentar limitaciones técnicas, como un rango insuficiente, una precisión reducida y una respuesta retardada en escenarios de movimiento ultrarrápidos y altamente dinámicos, lo que se convierte en un factor crítico que limita el avance del rendimiento de los equipos de alta gama. Recientemente, Micro-Magic lanzó oficialmente la serie M-QMG07 de giroscopios MEMS de un solo eje. Con un rango dinámico ultra amplio de hasta ±4000°/s y una estabilidad de sesgo excepcional de ≤3°/h, ha abierto un nuevo panorama tecnológico para el control de movimiento de alta velocidad y alta precisión.La principal innovación de la serie M-QMG07 reside en la integración de una cobertura de rango extremadamente amplia con una precisión de medición de grado militar. Esta serie ofrece múltiples opciones de rango, desde ±500°/s hasta ±4000°/s, lo que permite una captura integral del movimiento angular en todo el espectro, desde microoscilaciones en instrumentos de precisión hasta maniobras intensas de aeronaves de alta velocidad. Fundamentalmente, al lograr un rango tan amplio, mantiene parámetros de precisión líderes en la industria: estabilidad de sesgo cero superior a 3°/h a temperatura ambiente, una no linealidad del factor de escala inferior a 100 ppm y un rendimiento excepcional en todo el rango de temperaturas, lo que garantiza una salida de datos estable y fiable incluso en condiciones térmicas y de vibración complejas. Esta serie de sensores giroscópicos ha aportado mejoras revolucionarias a aplicaciones como robots industriales de alta velocidad, servosistemas avanzados, drones de gran maniobrabilidad y plataformas de estabilización de precisión. Por ejemplo, cuando los robots paralelos de alta velocidad realizan tareas de clasificación y empaquetado, la aceleración articular del brazo robótico es extremadamente alta, y los giroscopios tradicionales son propensos a la truncación de la señal debido a las limitaciones de rango, lo que puede provocar oscilaciones de control e incluso inestabilidad. El rango ultra amplio del M-QMG07 puede responder a cambios instantáneos de velocidad angular de hasta miles de grados por segundo sin distorsión, proporcionando una base de datos real y continua para la planificación de movimiento en tiempo real y la supresión de vibraciones. Al mismo tiempo, su alta estabilidad de polarización cero reduce significativamente la deriva de actitud durante el funcionamiento prolongado, lo que ayuda a lograr una mayor precisión de posicionamiento repetitivo y consistencia en el trabajo. En el campo de los drones, ya sea por el giro extremo de los modelos de carreras en las curvas o por la rápida estabilización de los drones industriales en condiciones de turbulencia intensa, se exigen requisitos extremos al alcance y la respuesta dinámica de los giroscopios. El M-QMG07 no solo puede capturar completamente velocidades angulares instantáneas de ±4000°/s, sino que su ancho de banda se puede configurar para superar los 100 Hz, con una capacidad de respuesta inferior al milisegundo, lo que garantiza que el sistema de control de vuelo pueda percibir y compensar cualquier perturbación de alta frecuencia en tiempo real, mejorando notablemente la estabilidad del vuelo, la precisión del control y la resistencia a las interferencias ambientales. Para lograr un rendimiento excepcional, el M-QMG07 incorpora una estructura de detección capacitiva MEMS totalmente de silicio y un ASIC de procesamiento de señal de bajo consumo personalizado, con un consumo típico de tan solo 90 mW con una fuente de alimentación de 5 V. El producto utiliza un encapsulado cerámico LCC20 robusto, con excelente resistencia a golpes y vibraciones, y admite un amplio rango de temperatura de funcionamiento, desde -45 °C hasta +85 °C. Mediante la interfaz SPI estándar y los filtros programables, los usuarios pueden configurar de forma flexible los modos de salida de datos y el ancho de banda, logrando así la optimización del ruido a nivel de sistema y el ajuste dinámico del rendimiento. Actualmente, la serie M-QMG07 ofrece muestras de ingeniería y soporte técnico integral. Con la introducción gradual de este chip en diversos campos, se prevé que se amplíen aún más los límites tecnológicos del control de movimiento de alta velocidad, lo que permitirá a la próxima generación de sistemas inteligentes lograr un rendimiento de movimiento más ágil, preciso y estable.

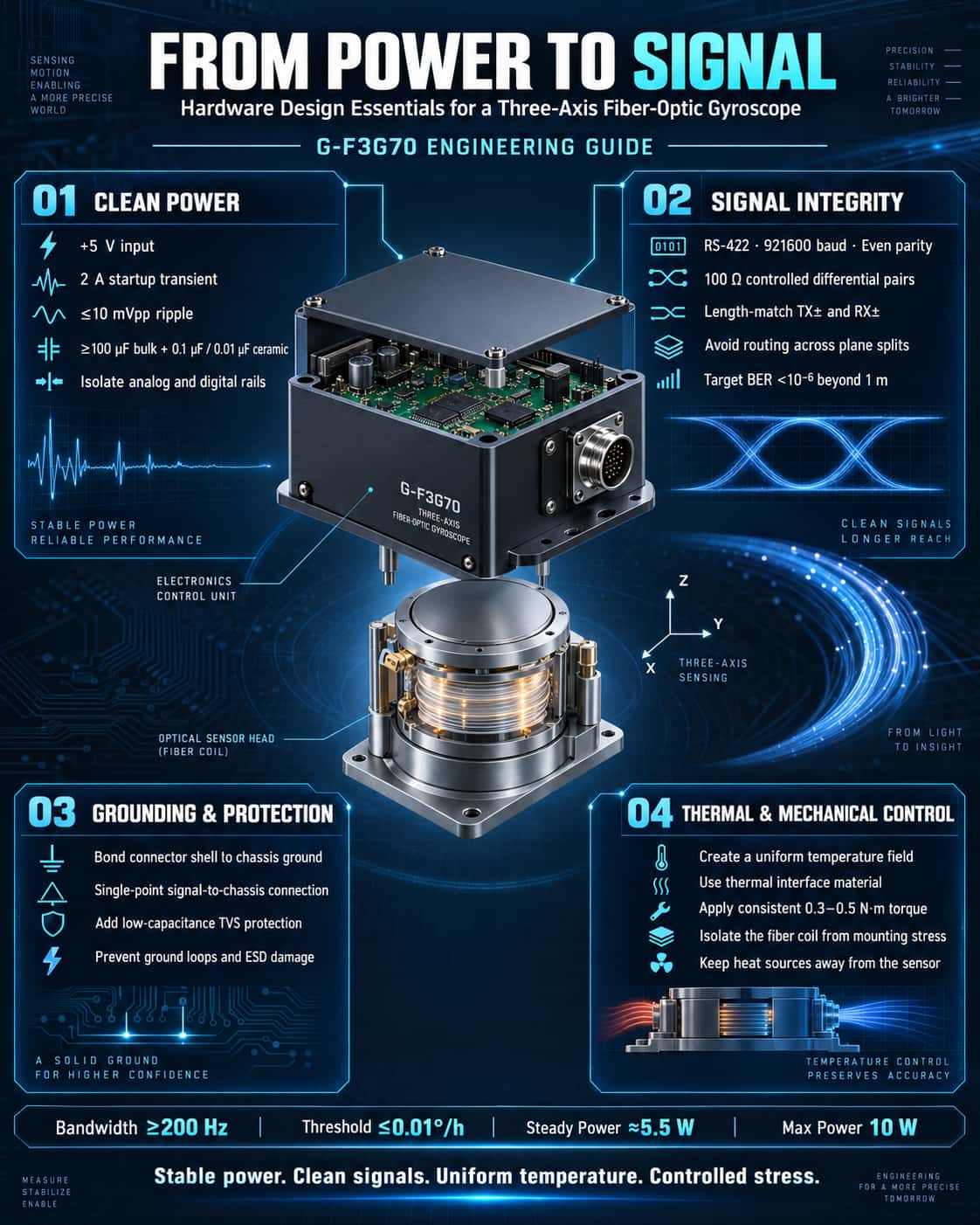

El diseño del sistema de adquisición de datos del giroscopio de fibra óptica se centra en cómo extraer señales débiles de velocidad angular del ruido y lograr una conversión digital de alta precisión y sincronización. El enfoque técnico predominante actual adopta la arquitectura "FPGA+DSP" para satisfacer los requisitos de adquisición de datos de alta velocidad en la etapa inicial y procesamiento de señales complejo en la etapa final. La arquitectura general del sistema suele constar de cuatro capas: interfaz de sensores, acondicionamiento y adquisición de señales, procesamiento de datos principal y gestión de comunicaciones y energía. Para un sistema integrado triaxial, es necesario sincronizar la adquisición de señales desde tres direcciones ortogonales. En cuanto al diseño del hardware, el front-end utiliza un circuito de acondicionamiento de señal de precisión (amplificación, desplazamiento de nivel) para adaptarse al rango de entrada del ADC. Se selecciona un ADC sigma-delta de alta resolución para garantizar una adquisición precisa de señales débiles. Un FPGA se encarga del disparo síncrono multieje y la demodulación digital, mientras que un DSP realiza el control de lazo cerrado, la compensación de errores y el algoritmo de navegación inercial de montaje fijo. Las interfaces de comunicación admiten RS-422, CAN, etc., e incluyen una función de sincronización PPS (pulso por segundo). En cuanto a los algoritmos de software, se adopta una técnica de modulación de onda escalonada digital de bucle cerrado, donde la retroalimentación de fase se aplica mediante una guía de onda en Y para mejorar significativamente el rango dinámico y la linealidad. Asimismo, se integran algoritmos como la compensación dinámica de voltaje, la supresión de vibraciones y la reducción de ruido del canal de referencia para eliminar eficazmente la deriva de temperatura y el ruido de intensidad de la fuente de luz. El flujo de procesamiento de datos incluye calibración inicial, muestreo síncrono, compensación de cálculo y salida integral; los datos finales se empaquetan según el protocolo de comunicación y se transmiten al ordenador principal. El diseño del sistema equilibra alta precisión, alta sincronización y una fuerte capacidad antiinterferencias, lo que lo hace adecuado para escenarios de aplicaciones de navegación que requieren una respuesta dinámica y una estabilidad estrictas.

El diseño antivibratorio de un giroscopio de fibra óptica es un problema típico de optimización de ingeniería que requiere la colaboración de ingenieros en la estructura mecánica, el diseño de la trayectoria óptica y el procesamiento de señales. La solución más común actualmente consiste en aislar físicamente las vibraciones, suprimir las fuentes de error en la trayectoria óptica y filtrar el ruido residual mediante algoritmos, conformando así un sistema antivibratorio completo. A nivel de la fuente de luz y de la bobina de fibra, el diseño de esta última se optimiza mediante el empleo de un bobinado simétrico cuadrupolar, técnicas de bobinado de baja tensión y la optimización de la selección del adhesivo y los procesos de curado para mejorar la rigidez de la bobina y su resistencia a la deformación. En el diseño de la estructura interna y el empaquetado, se utilizan materiales con bajos coeficientes de expansión térmica y alta rigidez (como cerámica e invar) para fabricar el esqueleto de la bobina y el banco óptico, y se optimizan los métodos de montaje de los componentes ópticos (fuente de luz, acoplador, modulador, detector) para reducir los microdesplazamientos. Simultáneamente, se diseñan estructuras de amortiguación local (como almohadillas de goma, relleno de silicona) o aisladores de microvibraciones alrededor de los componentes internos sensibles clave del giroscopio (como la bobina de fibra). A nivel de procesamiento de señal, se utiliza un control de temperatura activo para estabilizar la temperatura de la fuente de luz y los componentes ópticos clave, reduciendo así la deriva térmica. El control de retroalimentación de bucle cerrado se optimiza para mejorar la estabilidad y la capacidad antiinterferencias del bucle de control. Se emplean técnicas de filtrado digital, como filtros de muesca o filtros adaptativos diseñados para frecuencias de vibración específicas, para suprimir el ruido de vibración durante el procesamiento de la señal. Además, mediante el modelado y la compensación de errores, se establece un modelo matemático (por ejemplo, polinómico, red neuronal) que relaciona la vibración (aceleración, frecuencia) con el error de salida para permitir la compensación en tiempo real en la salida.

En el campo de la medición inercial de precisión, la innovación tecnológica y la compatibilidad del sistema están emergiendo como dos motores que impulsan el avance de la industria. Recientemente, Micro-Magic Inc lanzó el sensor triaxial de alta precisión M3G-210/220. giroscopio MEMSCon su excepcional rendimiento técnico y su filosofía de diseño altamente compatible, se integra perfectamente con el STIM200/202 de Sensonor, ofreciendo nuevas soluciones para aplicaciones industriales y de investigación. El giroscopio M3G-210/220 presenta ventajas técnicas significativas, con una inestabilidad de polarización cero de 0,1 °/h, una desviación angular controlada dentro de 0,1 °/√h y una precisión de medición estable dentro del rango de temperatura de funcionamiento de -40 °C a +80 °C. El producto cuenta con una robusta estructura de aleación de aluminio, que se adapta a entornos de trabajo complejos, como vibraciones e impactos. La frecuencia de muestreo interna alcanza los 2000 Hz y el ancho de banda de la señal supera los 200 Hz, lo que permite capturar con precisión cambios dinámicos rápidos. Cabe destacar que el diseño del M3G-210/220 prioriza la integración del sistema. Sus dimensiones mecánicas y el diseño de su interfaz son totalmente compatibles con la solución STIM200/202, ampliamente utilizada en la industria, incluyendo las mismas especificaciones externas, la misma posición de los orificios de montaje y la disposición estandarizada del conector Micro-D de 15 pines. Esta compatibilidad física permite actualizar o reemplazar equipos en sistemas existentes sin necesidad de modificaciones mecánicas. En cuanto a protocolos de comunicación, el producto ofrece múltiples modos de funcionamiento, entre los que destaca el modo STIMGYRO-90, especialmente optimizado, que permite una integración completa con el sistema STIM200/202 en términos de formato de datos, conjunto de instrucciones y estado de funcionamiento. Asimismo, el producto admite diversos protocolos de comunicación personalizados, lo que proporciona a los usuarios opciones de integración de sistemas flexibles. El dispositivo conserva funciones profesionales como la entrada de disparador externo y la salida de señal de sincronización horaria, y cuenta con un completo mecanismo de automonitoreo e informe de estado del sistema. Desde una perspectiva de arquitectura técnica, el M3G-210/220 representa un nuevo enfoque en el diseño de sensores. Si bien mejora los indicadores clave de rendimiento, respeta plenamente el ecosistema tecnológico existente y reduce las barreras de integración del sistema gracias a su diseño compatible. Este concepto de diseño permite que el producto se integre rápidamente en diversos sistemas de medición inercial, desde plataformas de estabilización óptica de precisión hasta dispositivos de control de movimiento, pasando por equipos experimentales de investigación científica y sistemas de detección industrial, demostrando así un amplio potencial de aplicación. El equilibrio entre la innovación tecnológica y la compatibilidad del sistema es fundamental para el desarrollo de equipos de medición de alta gama. El caso de los modelos M3G-210/220 demuestra que, mediante un diseño cuidadoso, es posible integrar de forma orgánica la mejora del rendimiento y la adaptación del sistema. Con la creciente aplicación de la tecnología de medición en diversos campos, esta solución, que combina un rendimiento excelente con una buena compatibilidad, ofrecerá más opciones a los integradores de sistemas y a los usuarios finales. Actualmente, el producto ya presta servicios a usuarios en áreas clave, y su rendimiento en aplicaciones prácticas merece mayor atención. En el marco de la tendencia de desarrollo que prioriza tanto el progreso tecnológico como la compatibilidad de sistemas, el lanzamiento de este tipo de productos ofrece nuevas posibilidades para la expansión de las aplicaciones de la tecnología de medición inercial.

En una etapa crucial del avance global de los sistemas no tripulados hacia la inteligencia, las capacidades de enjambre y la alta precisión, el rendimiento de los sensores centrales se ha convertido en un obstáculo crítico que limita la mejora de la capacidad del sistema. Recientemente, Micro-Magic, diseñador y fabricante líder de sensores inerciales, lanzó oficialmente una nueva generación de... Serie de sensores de giroscopio MEMS de un solo eje de grado tácticoEsta línea de productos, optimizada para una integración profunda con vehículos aéreos no tripulados (UAV), vehículos terrestres no tripulados (UGV), vehículos aéreos no tripulados (USV), vehículos terrestres no tripulados (UUV) y diversas plataformas robóticas, tiene como objetivo proporcionar una base de detección de movimiento robusta y precisa para sistemas no tripulados altamente dinámicos y autónomos de próxima generación, lo que permite un funcionamiento estable y una toma de decisiones inteligente en entornos complejos. La nueva serie de chips abarca varios modelos, incluyendo los MG-101/102, MG-401, MG-501, MG-2001 y MG-4001/4002. Con un encapsulado cerámico miniaturizado unificado (10×10×3,5 mm, 1,5 gramos de peso) y salida totalmente digital, ofrece una solución integral que abarca desde precisión ultraalta hasta un rango dinámico ultra amplio. Sus especificaciones técnicas responden directamente a los exigentes requisitos de los sistemas no tripulados en diversos escenarios: desde las maniobras extremas de drones de carreras con hasta ±4000°/s, la medición estable de velocidades angulares mínimas de ±100°/s para sumergibles durante decenas de horas, hasta los datos fiables y precisos de velocidad angular que proporciona la serie en terrenos accidentados, con impactos y vibraciones continuas para vehículos no tripulados.En una etapa crucial del avance global de los sistemas no tripulados hacia la inteligencia, las capacidades de enjambre y la alta precisión, el rendimiento de los sensores centrales se ha convertido en un obstáculo crítico que limita la mejora de la capacidad del sistema. Recientemente, Micro-Magic, líder en diseño y fabricación de sensores inerciales, lanzó oficialmente una nueva generación de sensores giroscópicos MEMS de un solo eje de grado táctico. Esta línea de productos, optimizada para una integración profunda con UAVs, UGVs, USVs, UUVs y diversas plataformas robóticas, tiene como objetivo proporcionar una base robusta y precisa de detección de movimiento para sistemas no tripulados de alta dinámica y alta autonomía de próxima generación, lo que permite un funcionamiento estable y una toma de decisiones inteligente en entornos complejos.  La nueva serie de chips abarca varios modelos, incluyendo los MG-101/102, MG-401, MG-501, MG-2001 y MG-4001/4002. Con un encapsulado cerámico miniaturizado unificado (10×10×3,5 mm, 1,5 gramos de peso) y salida totalmente digital, ofrece una solución integral que abarca desde precisión ultraalta hasta un rango dinámico ultra amplio. Sus especificaciones técnicas responden directamente a los exigentes requisitos de los sistemas no tripulados en diversos escenarios: desde las maniobras extremas de drones de carreras con hasta ±4000°/s, la medición estable de velocidades angulares mínimas de ±100°/s para sumergibles durante decenas de horas, hasta los datos fiables y precisos de velocidad angular que proporciona la serie en terrenos accidentados, con impactos y vibraciones continuas para vehículos no tripulados.MG401M-QMG07M3G-220

 Recientemente, Micro-Magic Inc., proveedor de soluciones de tecnología inercial, lanzó oficialmente su nueva generación de giroscopios láser de anillo. Como una nueva joya para la navegación estratégica y aplicaciones de medición inercial de alta precisión, el lanzamiento de esta serie de productos marca otro gran avance para la compañía en el campo de la detección inercial de alta precisión y fiabilidad, con el objetivo de satisfacer la creciente demanda de rendimiento de navegación estratégica en los sectores aeroespacial, de defensa, de alta tecnología y otros. Los productos RLG de la serie GR integran tecnología óptica láser avanzada y procesos de control de temperatura de vanguardia, con alta estabilidad, amplio rango dinámico y excelente rendimiento antiinterferencias. Ofrecen ventajas como un arranque rápido y un factor proporcional estable, y pueden mantener una salida estable incluso en temperaturas extremas (de -40 °C a +70 °C) y entornos con fuertes vibraciones. No solo cumplen con los estrictos requisitos de precisión y fiabilidad de los sistemas de navegación inercial tradicionales, sino que también proporcionan una capacidad fiable de percepción del movimiento angular para la nueva generación de plataformas de alta dinámica. En aplicaciones de navegación estratégica, como vehículos aéreos no tripulados de larga duración, control de actitud satelital, sistemas de navegación inercial de buques y guiado de misiles, los productos RLG de la serie GR, con su bajo error de polarización cero y alta repetibilidad, pueden mejorar eficazmente la precisión de la navegación autónoma y el control de actitud del sistema en entornos complejos. Además, su diseño estructural compacto y su cuerpo ligero los hacen ideales para plataformas de alta integración con espacio limitado. La serie GR lanzó cuatro productos (G-R30, G-R50, G-R70, G-R90) basados ​​en diferentes indicadores de rendimiento para satisfacer las necesidades de los clientes en diferentes escenarios de aplicación.El director técnico de Micro-Magic declaró: «La serie GR RLG no es solo un producto, es nuestra respuesta, fruto de un profundo conocimiento de los desafíos de los clientes en aplicaciones estratégicas. Creemos firmemente que, gracias a su excelente precisión, gran adaptabilidad ambiental y excepcional fiabilidad, los productos de la serie GR se convertirán en uno de los componentes clave más confiables para nuestros socios a la hora de promover la innovación en sistemas autónomos y de navegación de alta gama».

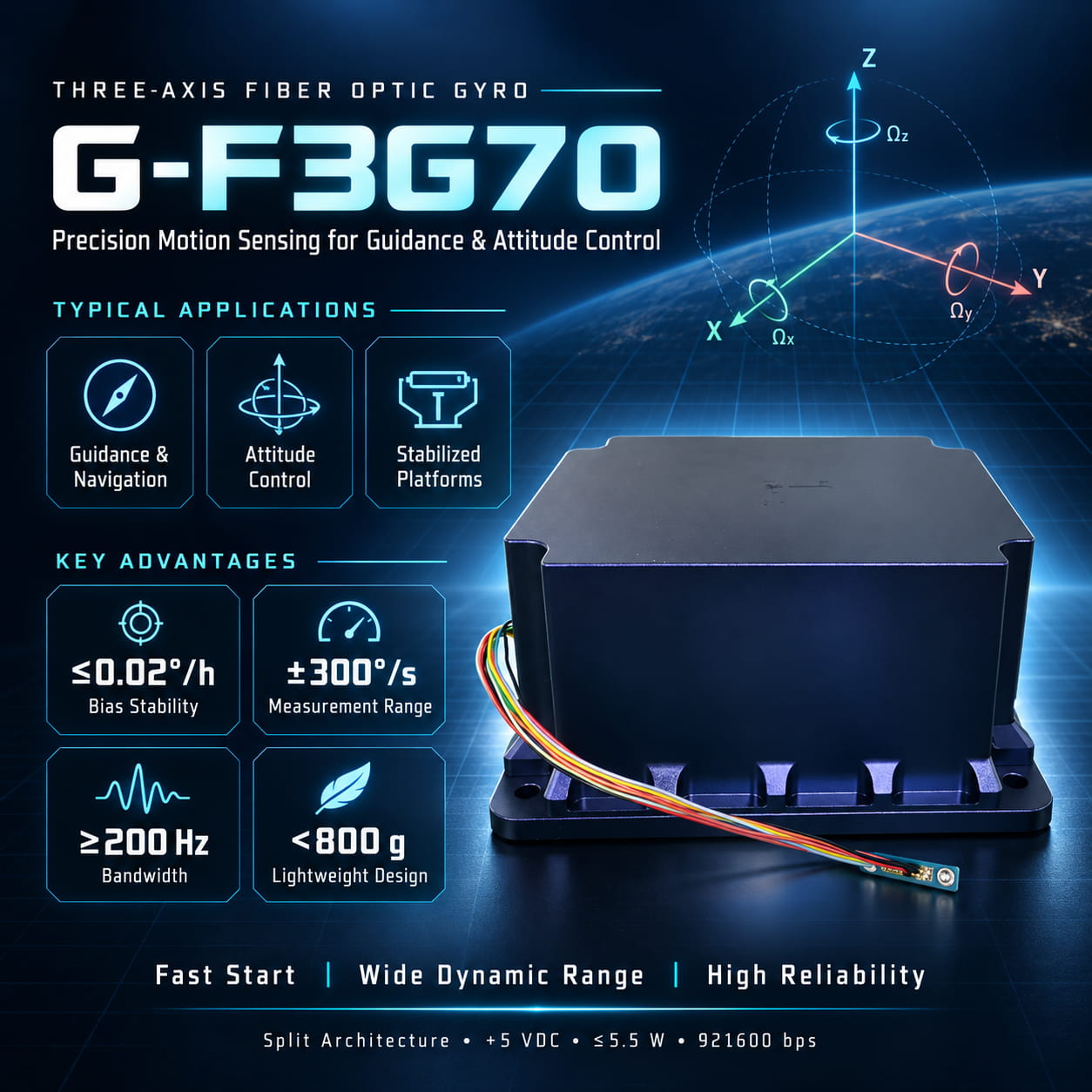

Vista previa rápida del contenido del artículo En el campo de la tecnología de navegación moderna, la precisión y la fiabilidad son requisitos cruciales. Tanto los sistemas de defensa militar como los vehículos aeroespaciales, los buques oceánicos y los vehículos autónomos requieren soluciones de navegación de alta precisión. Entre los numerosos sensores de navegación, el giroscopio de fibra óptica (FOG) se ha convertido en el componente esencial de los sistemas de navegación de precisión gracias a sus ventajas únicas. El giroscopio de fibra óptica consta de una fuente de luz láser, una bobina de fibra óptica, un acoplador y un fotodetector, y su principio de funcionamiento se basa en el efecto Sagnac. El láser se divide en dos haces que se propagan en la bobina de fibra en sentido horario y antihorario, respectivamente. Cuando el sistema está estacionario, dos haces de luz retornan simultáneamente e interfieren destructivamente; cuando el sistema gira, dos haces de luz producen una diferencia de fase, y al detectar esta diferencia de fase, se puede medir con precisión la velocidad angular de rotación. Características técnicas del giroscopio de fibra óptica 1.       Alta precisión y alta estabilidad: Los giroscopios de fibra óptica no tienen componentes mecánicos giratorios, lo que evita el desgaste y Los giroscopios mecánicos tradicionales tienen problemas de deriva y tienen mediciones extremadamente altas. Precisión y estabilidad a largo plazo. La deriva de los modernos FOG de alta precisión puede alcanzar valores inferiores. 0,001/hora.2.       Respuesta rápidaDebido al uso de principios de medición óptica, los giroscopios de fibra óptica tienen velocidades extremadamente rápidas. velocidades de respuesta y pueden detectar cambios de ángulo instantáneos en tiempo real, lo cual es crucial para Control preciso de objetos en movimiento a alta velocidad.3.       Fuerte capacidad antiinterferenciasLos giroscopios de fibra óptica tienen una fuerte resistencia a las interferencias electromagnéticas, las vibraciones y impacto, lo que los hace adecuados para trabajar en entornos hostiles como el aeroespacial, el militar, y otras aplicaciones.4.       Larga vida útil y sin mantenimiento.El diseño sin partes móviles le otorga al giroscopio de fibra óptica una vida útil extremadamente larga. vida útil, generalmente hasta 10 años o más, y requiere un mantenimiento mínimo, lo que reduce en gran medida el costo de uso.5.       Amplio rango dinámicoLos giroscopios de fibra óptica modernos son capaces de medir velocidades angulares que van desde 0.001°/h a 1000 °/s, cubriendo una amplia gama de necesidades de medición desde valores extremadamente bajos a velocidades ultra altas. Las principales áreas de aplicación del giroscopio de fibra óptica 1.              Campo aeroespacialEl giroscopio de fibra óptica es un componente esencial en los sistemas de navegación y guiado de aeronaves, naves espaciales y otras aeronaves. Se utiliza para medir con precisión la actitud, la velocidad angular y el rumbo de la aeronave, garantizando así la seguridad del vuelo y una navegación precisa. En los sistemas de control de actitud de satélites, cohetes y otras naves espaciales, los giroscopios de fibra óptica se utilizan para la estabilización, la orientación y el control de la actitud, garantizando así la estabilidad de la nave espacial en el espacio. En escenarios de lanzamiento de cohetes, se utiliza para rastrear y medir la trayectoria del cohete y garantizar un lanzamiento preciso.2.              Campo militar En el guiado de misiles, el giroscopio de fibra óptica es un componente importante del sistema, utilizado para proporcionar información precisa de actitud y dirección, garantizando así la precisión de los impactos. En vehículos militares como tanques y vehículos blindados, los giroscopios de fibra óptica se utilizan para proporcionar información de actitud y dirección para la navegación, el control y la puntería de la artillería. En la navegación submarina, el sistema de navegación inercial utilizado proporciona información precisa de posición y actitud.3.              Otras áreas de aplicaciónLos giroscopios de fibra óptica se utilizan para la navegación marítima, proporcionando información precisa sobre el rumbo, la actitud y la velocidad angular para su control. En campos como la exploración petrolera y minera, los giroscopios de fibra óptica se utilizan para medir la inclinación y el desplazamiento del terreno, para la exploración geológica y el guiado de perforaciones. Por ejemplo, en operaciones de perforación direccional, se utilizan para medir con precisión la orientación y el ángulo de inclinación de las brocas, lo que facilita el control de la trayectoria compleja de los pozos. En el campo de la automatización industrial, los giroscopios de fibra óptica se utilizan para el control de actitud y el seguimiento del movimiento de robots, el posicionamiento y el control de instrumentos de precisión, etc.El desarrollo del giroscopio de fibra óptica 1.              Integración y miniaturización Con el desarrollo de la microóptica y la tecnología óptica integrada, los giroscopios de fibra óptica se están reduciendo cada vez más y su consumo de energía es menor, lo que los hace más adecuados para sistemas portátiles e integrados. Como líder en el diseño y fabricación de sensores inerciales en China, Micro-Magic Inc. ha desarrollado una serie de giroscopios de fibra óptica integrados (G-F50, G-F70, G-F80, G-F98, G-F120) para satisfacer las diversas necesidades de los clientes.2.              Integración de múltiples ejesEl FOG tradicional de un solo eje está evolucionando hacia una IMU (Unidad de Medición Inercial) integrada de dos y tres ejes, lo que proporciona una solución más completa para la medición de información de movimiento. Micro-Magic Inc. ofrece giroscopios de fibra óptica de dos ejes de las series G-F2X70 y G-F2X64, así como giroscopios de fibra óptica de tres ejes de las series G-F3X35, G-F3G70, G-F3G90 y G-F3X112.3.              Mejora del rendimientoGracias a la mejora de los materiales de fibra óptica, la optimización del diseño óptico y la adopción de tecnología de procesamiento digital de señales, la precisión y la estabilidad de los giroscopios de fibra óptica modernos siguen mejorando. Tomando como ejemplo el giroscopio de fibra óptica de alta precisión G-F120H, fabricado por Micro-Magic Inc., se ha adoptado tecnología óptica integrada avanzada y un diseño de circuito cerrado FPGA para lograr mayor precisión, control de ruido y eficiencia que tecnologías similares. La estabilidad de polarización cero es de tan solo 0,002. °/hora (1σ, 100s), y el coeficiente de caminata aleatoria es ≤ 0.001 °/√hora  Conclusión El giroscopio de fibra óptica, como sensor central de la navegación precisa moderna, desempeña un papel irremplazable  En campos clave como el militar, aeroespacial, marítimo y la conducción autónoma, gracias a su alta precisión, fiabilidad y sólida capacidad antiinterferencias. Con el continuo avance tecnológico, los giroscopios de fibra óptica están evolucionando hacia un mayor rendimiento, un tamaño más pequeño y un menor coste, y su ámbito de aplicación se ampliará aún más. En los futuros sistemas de navegación inteligentes y autónomos, los giroscopios de fibra óptica mantendrán su posición central, proporcionando una guía direccional precisa para la exploración y el movimiento humanos.

Un minuto para leer los puntos clave del artículo.Aplicación del módulo de conversión de frecuencia de corriente en un sistema de sensor inercial El módulo I/F de integración de carga desempeña un papel crucial en los sistemas de medición de sensores inerciales (especialmente sensores inerciales MEMS capacitivos), especialmente en aplicaciones que exigen alta precisión, bajo nivel de ruido y amplio rango dinámico. Su principal valor reside en la conversión directa y de alta fidelidad de la débil señal de carga emitida por el sensor en una señal de frecuencia digital. A continuación, se presentan las aplicaciones y ventajas típicas del módulo I/F de integración de carga en sistemas de sensores inerciales: Capacitivo Acelerómetro MEMS/Lectura de la señal del giroscopio El módulo I/F integrador de carga se utiliza para detectar pequeños cambios de capacitancia en las señales de salida de sensores inerciales MEMS (acelerómetros, giroscopios). Mide directamente la carga y es extremadamente sensible a los cambios de carga a nivel de fC (culombio volante), capaz de detectar fuerzas inerciales extremadamente pequeñas. El proceso de integración consiste en un filtro paso bajo que suprime eficazmente el ruido de alta frecuencia. Al utilizar señales de frecuencia como salida, es insensible al ruido de amplitud y a las interferencias en la ruta de transmisión, lo que lo hace ideal para transmisiones a larga distancia o entornos ruidosos. Sensor inercial de alta precisión/fuerza equilibrada (servo/retroalimentación de fuerza) En los sensores inerciales de máxima precisión, como los MEMS de grado de navegación o los acelerómetros de haz de cuarzo, se suele adoptar un modo de trabajo de lazo cerrado con equilibrio de fuerzas. El pequeño desplazamiento detectado (detectado mediante cambios de capacitancia/carga) se convierte en fuerza de retroalimentación, que se aplica al bloque de masa para mantenerla cerca de cero. En este proceso de diseño, el módulo I/F desempeña una doble función como fuente de control para la detección frontal y como DAC de retroalimentación. Se logra una precisión, estabilidad y un control de fuerza ultraaltos. Al mismo tiempo, simplifica la arquitectura de control de lazo cerrado, lo que permite implementar eficientemente todo el sistema de lazo cerrado en el dominio de carga/frecuencia/digital. Escenarios típicos de aplicación l  Navegación y posicionamiento de alta precisión: sistemas de navegación inercial de alta precisión y unidades de medición inercial para aviación, aeroespacial (satélites, cohetes), buques y vehículos terrestres. Los requisitos de estabilidad de polarización cero, ruido y linealidad del factor de escala son extremadamente altos.l  El monitoreo de terremotos y la exploración geofísica requieren la medición de vibraciones del suelo extremadamente débiles (tan bajas como μg de aceleración), con requisitos estrictos de ruido de baja frecuencia y rango dinámico.l  Automatización industrial y robótica: control de movimiento de precisión, estabilidad de plataformas, monitorización de vibraciones.l  Monitorización de la salud estructural: detección de pequeñas deformaciones y vibraciones en grandes edificios, puentes y presas.l  Electrónica automotriz: sistemas avanzados de asistencia a la conducción, IMU MEMS de alto rendimiento necesarios para la conducción autónoma. Productos del módulo de conversión I/F Como diseñador y fabricante de sensores inerciales, Micro-Magic Inc. ha diseñado y fabricado una serie de sensores inerciales de alta precisión, como acelerómetros flexibles de cuarzo, giroscopios de fibra óptica, IMU, INS, buscadores de norte e inclinómetros. Asimismo, se han desarrollado en colaboración con la empresa los módulos de integración de carga I/F (V/F) de la serie AVI. AVI-F  AVI-E  AVI-B Índice de rendimientoEspecificaciónAVI-FAVI-EAVI-BUnidadFrecuencia máxima de salida256512512kHzPosición cero F01020100nAEstabilidad cero5510ppmCoeficiente de temperatura del factor de escala10.51ppm/℃Asimetría del factor de escala103030ppmNo linealidad integral del factor de escala153030ppmPequeño error de señal0.20.50.5Hz               Conclusión El módulo I/F integrador de carga es una de las tecnologías clave para lograr una lectura de señales de alto rendimiento y alta precisión en sensores inerciales capacitivos, especialmente acelerómetros y giroscopios MEMS. Es un componente esencial en aplicaciones avanzadas de medición inercial que requieren ruido extremadamente bajo, linealidad ultraalta, amplio rango dinámico y control digital de lazo cerrado, lo que proporciona una solución crítica para la cadena de señal de sensores inerciales de alta gama en los ámbitos de navegación, táctico e incluso industrial. Con el avance de la tecnología MEMS y la tecnología de circuitos de lectura, los esquemas de lectura basados ​​en el principio de integración de carga siguen desempeñando un papel importante en el campo de los sensores inerciales de alto rendimiento.AVI-BAVI-EAVI-F

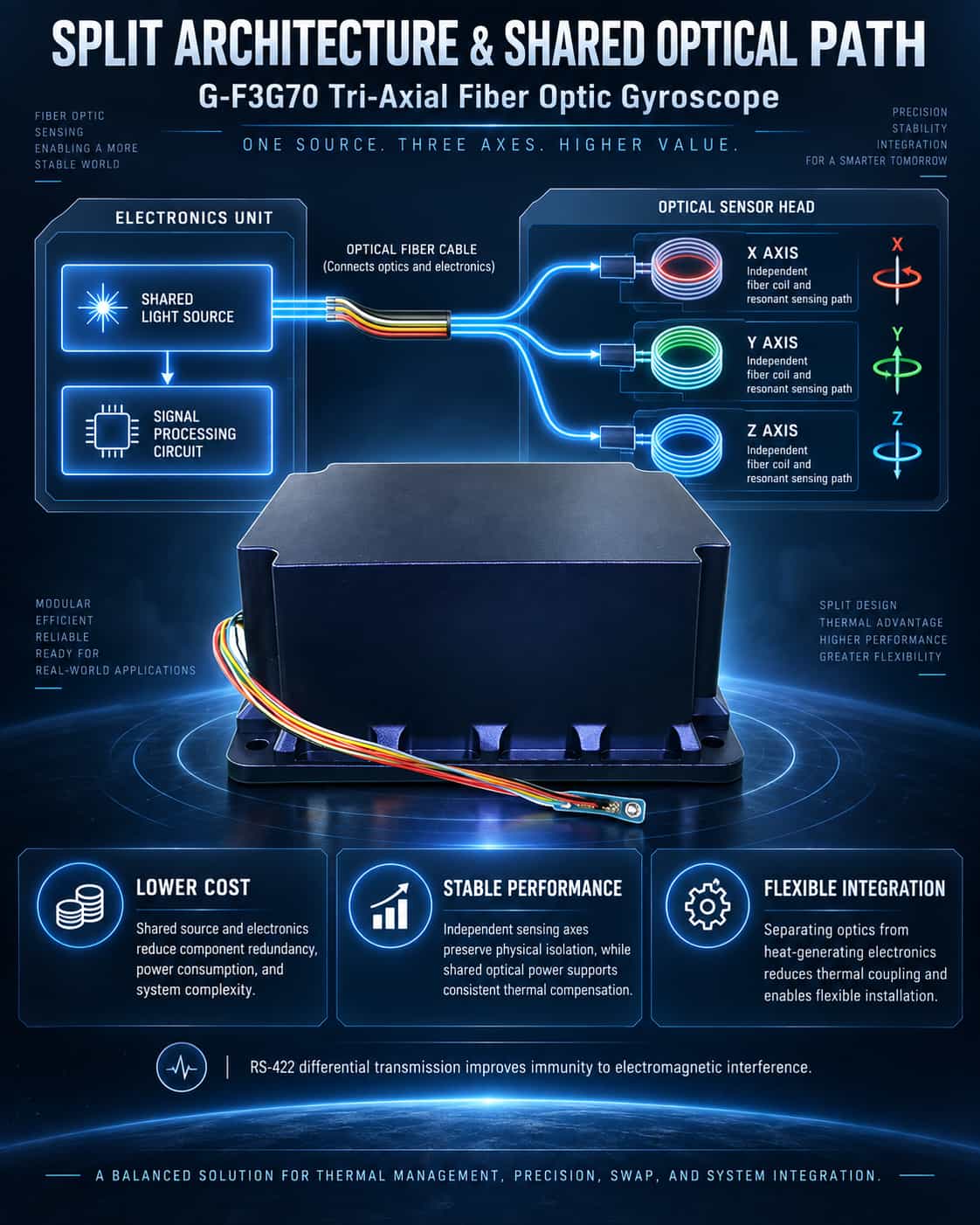

Giroscopio de fibra óptica Se ha convertido en el componente principal preferido para alta precisión y alta confiabilidad. sistemas de navegación inercial Gracias a sus importantes ventajas, como su diseño de estado sólido, la ausencia de piezas móviles, su rápido arranque, su larga vida útil, su amplio rango dinámico y su gran resistencia a impactos y vibraciones, los giroscopios de fibra óptica se caracterizan por su excepcional rendimiento, gracias a su complejo y preciso proceso de fabricación. Desde la selección y el procesamiento de fibras ópticas especializadas, el acoplamiento y la alineación de componentes ópticos de precisión, hasta el bobinado y curado de precisión de la bobina sensora central, pasando por la integración de complejos sistemas electrónicos y la implementación de sofisticados algoritmos de compensación ambiental, cada etapa de producción materializa la ciencia de materiales de vanguardia, la ingeniería óptica de precisión, la tecnología microelectrónica y la teoría de control avanzada. Incluso la más mínima desviación durante el proceso de fabricación puede tener un impacto decisivo en la precisión, la estabilidad y la fiabilidad del producto final.A continuación se muestra una introducción detallada al proceso de producción del giroscopio de fibra óptica.1. Fabricación de anillos de fibra ópticaEl componente principal de un giroscopio de fibra óptica es el anillo de fibra, y su proceso de fabricación es crucial. Primero, se seleccionan fibras ópticas de alta calidad y se enrollan en forma de anillo mediante procesos de bobinado precisos. Durante este proceso, es necesario controlar estrictamente la tensión de las fibras ópticas, el diámetro y la densidad del anillo de bobinado para garantizar su rendimiento y estabilidad. Tras el bobinado, se aplica un recubrimiento adhesivo y se cura para fijar la forma. Posteriormente, el anillo de fibra óptica se somete a un envejecimiento por ciclos de temperatura para eliminar la tensión residual interna y mejorar la estabilidad mecánica mediante un recubrimiento epóxico.2. Integración de dispositivos ópticosTras la fabricación del anillo de fibra óptica, es necesario ensamblarlo con precisión junto con otros componentes ópticos. Esto incluye principalmente el montaje de moduladores de guía de ondas Y y la integración de fuentes de luz y detectores para garantizar trayectorias ópticas fluidas y estables. Además, se requieren rigurosas pruebas de rendimiento de los componentes ensamblados para garantizar que cumplan con los requisitos de diseño.3. Construcción de sistemas de circuitosLa construcción de sistemas de circuitos incluye el diseño de circuitos de procesamiento de señales y circuitos de retroalimentación de lazo cerrado. La FPGA actúa como procesador principal para generar señales de modulación de onda cuadrada/diente de sierra que controlan la guía de onda Y, polarizan el punto de operación hacia la zona sensible y calculan la diferencia de fase (Δφ) de la señal de interferencia emitida por el detector, la cual se convierte en velocidad angular (Ω). La diferencia de fase de Sagnac se compensa dinámicamente mediante control digital de lazo cerrado para mejorar la linealidad y el rango dinámico.4. Montaje y prueba de toda la máquinaTras completar la fabricación de los anillos de fibra óptica, los componentes ópticos y las placas de circuito, el siguiente paso es el ensamblaje general. Este proceso incluye el encapsulado para la adaptación ambiental, así como la calibración y compensación del rendimiento. Las unidades ópticas y electrónicas están selladas dentro de una carcasa metálica de blindaje para aislar las variaciones de temperatura y humedad, así como las interferencias electromagnéticas. Los productos de grado militar utilizan carcasas de aleación de titanio para mejorar la resistencia al impacto. Posteriormente, se realizaron una serie de pruebas y calibraciones en el giroscopio de fibra óptica, incluyendo la calibración de polarización cero, la compensación de temperatura y las pruebas de umbral, para garantizar que todos los indicadores de rendimiento cumplan con los requisitos previstos.Las principales dificultades del proceso de fabricación de giroscopios de fibra óptica incluyen principalmente las siguientes:1. Bobinado de precisión de bobinas de fibra ópticaLa tensión generada durante el bobinado de las bobinas de fibra óptica puede causar errores de polarización. La solución consiste en utilizar fibras que mantengan la polarización y adoptar un proceso de bobinado simétrico.2. Empaquetado e interconexión de chips ópticos integrados (guías de ondas Y)Las guías de ondas Y son los principales dispositivos ópticos integrados multifuncionales de los FOG. Durante el proceso de empaquetado e interconexión, la precisión de alineación del eje óptico es extremadamente alta. La solución a esta dificultad es utilizar un sistema de alineación activo y una empalmadora de fusión con mantenimiento de la polarización.3. Deriva de temperaturaLos cambios de temperatura pueden causar deriva de fase del giroscopio, lo que afecta la precisión de la medición. La solución consiste en utilizar despolarizadores multietapa y adoptar algoritmos de compensación de temperatura segmentados para eliminar el impacto de la deriva de temperatura.
