La brújula electrónica 3D es el componente sensor principal para lograr la orientación espacial y la percepción de la actitud en los sistemas modernos de RA/RV, y su tecnología se basa en la fusión multisensorial para sistemas complejos. Este dispositivo puede medir la dirección absoluta del equipo en un espacio tridimensional en tiempo real mediante la integración de sensores de puerta de flujo de tres ejes, acelerómetros MEMS de tres ejes y/o giroscopios de tres ejes. El sensor de puerta de flujo se encarga de detectar los componentes del vector del campo magnético terrestre en tres ejes ortogonales, el acelerómetro detecta la dirección de la gravedad para determinar los ángulos de cabeceo y alabeo, y el giroscopio proporciona información de velocidad angular para la compensación dinámica de la actitud. Esta arquitectura multisensorial permite que las brújulas electrónicas mantengan la precisión del rumbo en estados de movimiento complejos, proporcionando una referencia direccional estable para aplicaciones de RA/RV.
El rendimiento de una brújula electrónica 3D afecta directamente la experiencia del usuario en sistemas de RA/RV. Dispositivos modernos como la brújula electrónica 3D de alta precisión de la serie C9000 pueden mantener la precisión de rumbo en ángulos de inclinación extremos de ±85°, lo que se logra mediante acelerómetros de tres ejes que compensan el rumbo en una amplia gama de ángulos de inclinación. Esta capacidad antivuelco es especialmente importante para los visores de RA y los controladores de RV, ya que los usuarios suelen experimentar movimientos significativos de la cabeza o las manos durante su uso. Además, las brújulas electrónicas de alto rendimiento también utilizan tecnología de calibración de hierro duro/dulce para reducir las interferencias ambientales y garantizar la estabilidad de la medición en entornos metálicos.
Parámetro | C90 | C9000 | El impacto en AR/VR |
Rango de rumbo | 0~360° | 0~360° | Seguimiento de rango completo |
Precisión del rumbo | 0,3~0,5° | 0,2° | Afecta la precisión de alineación de los objetos virtuales. |
Rango de ángulo de inclinación | Inclinación ±90°; Girar 360° | Inclinación ±90°; Girar 360° | Admite rotación de cabezal en ángulo amplio |
Precisión del ángulo de inclinación | 0,1° | 0,02° | Una precisión insuficiente puede provocar la desviación de objetos virtuales y vibraciones en la pantalla. |
Tiempo de respuesta | 20 ms | 20 ms | Reducir la latencia de los objetos virtuales |
Calibración | Compensación magnética dura, magnética suave y de inclinación | Compensación magnética dura, magnética suave y de inclinación | Garantice una orientación estable y precisa de los objetos virtuales, mejore la inmersión y evite mareos. |

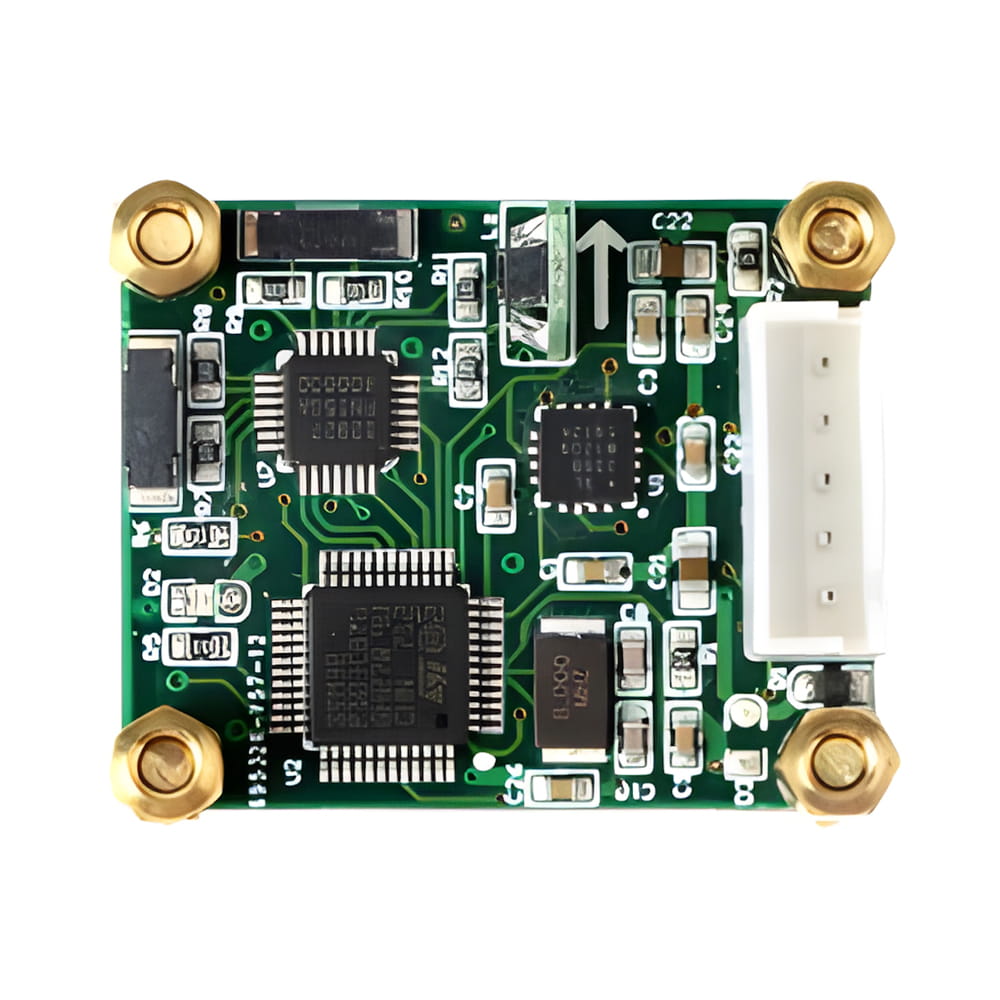

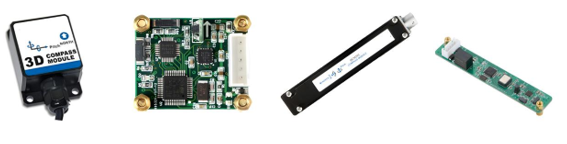

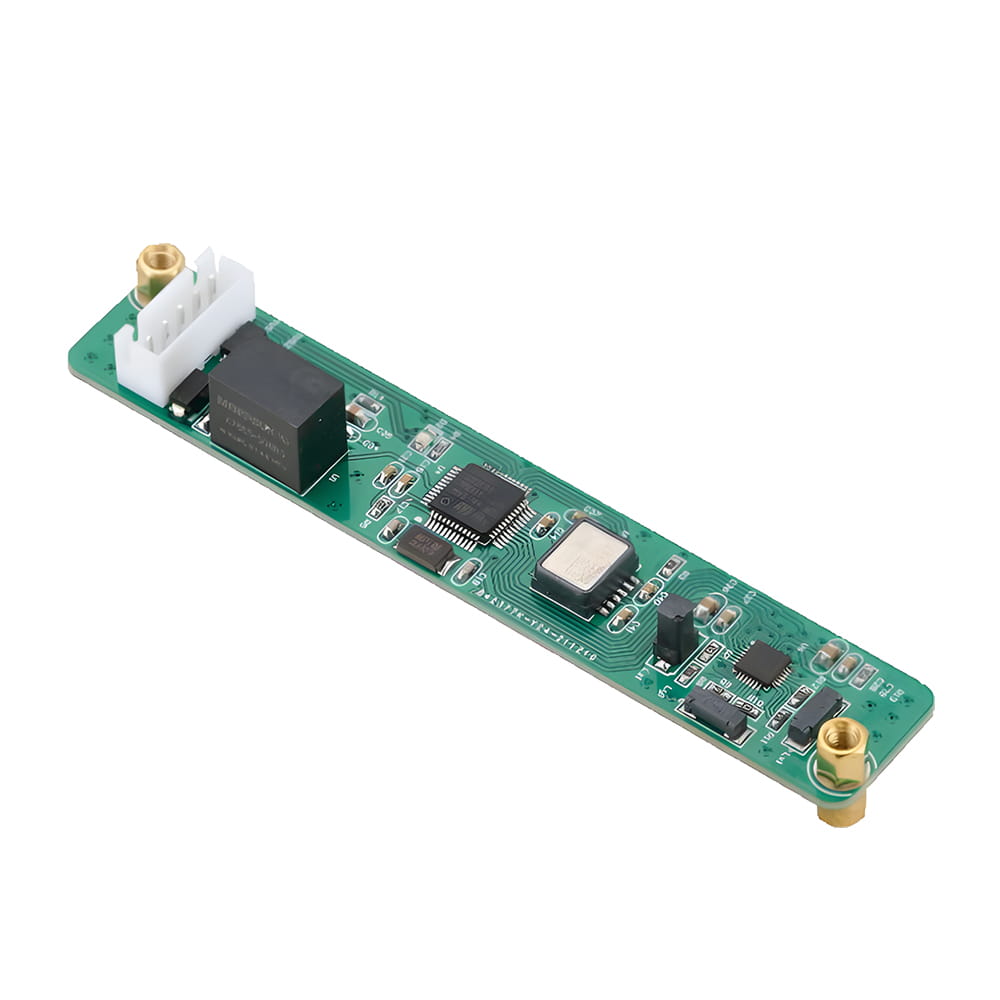

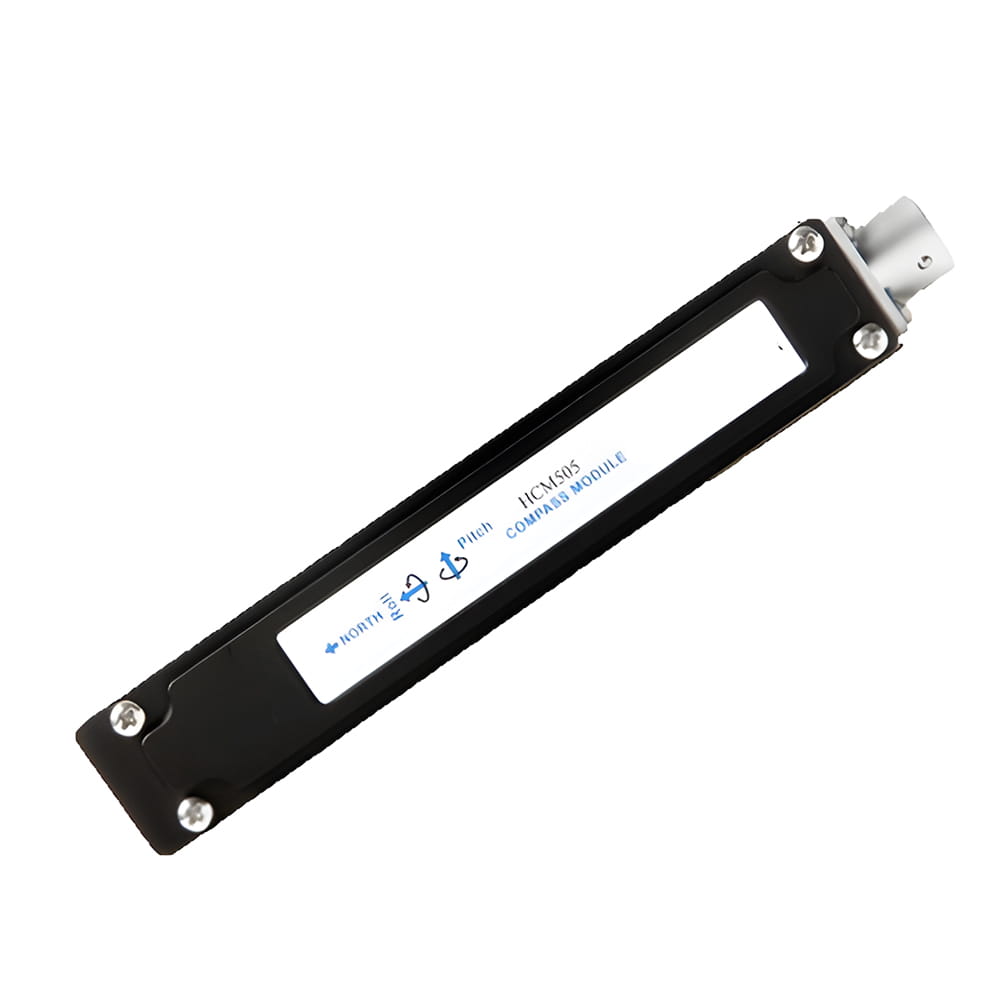

Formulario del producto | Módulo/ Placa única | Módulo/ Placa única | Fácil para el desarrollo de integración secundaria o incrustación dentro de dispositivos |
El registro real virtual es el desafío principal de la navegación AR, que requiere una superposición perfecta de indicadores de navegación virtuales en la posición correcta en la escena real.
Al utilizar los ángulos de acimut, elevación y balanceo proporcionados por la brújula electrónica 3D, el sistema calcula la matriz de rotación y el vector de traslación del sistema de coordenadas de la cámara en relación con el sistema de coordenadas mundial, y construye una matriz de transformación del sistema de coordenadas mundial al sistema de coordenadas de la cámara, proporcionando a los usuarios una guía direccional intuitiva.

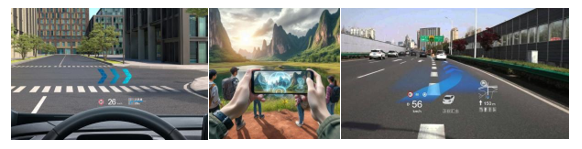

Al activar el modo RA, el sistema captura el entorno a través de la cámara y, al mismo tiempo, utiliza los datos de dirección de la brújula electrónica y los datos de posición del GPS para generar flechas de navegación 3D integradas con el entorno. El sistema también admite la función de mapas sin conexión, utilizando la brújula electrónica y la navegación inercial para proporcionar orientación en zonas remotas sin señal de red, lo que amplía considerablemente la aplicabilidad de la navegación RA.
El entorno interior plantea un serio desafío a la tecnología de posicionamiento tradicional debido a la falta de señales GPS y la presencia de complejas fuentes de interferencia magnética. Se construyó un sistema de navegación AR de alta precisión para interiores combinando una brújula electrónica 3D con posicionamiento de banda ultra ancha IR-UWB y reconocimiento de características de momento de imagen. Esta innovadora solución es la primera en aplicar la tecnología IR-UWB al registro 3D en realidad aumentada, logrando una precisión de posicionamiento centimétrica. El sistema consta de múltiples módulos técnicos: cámaras CMOS que capturan escenas reales; pantallas montadas en casco que muestran contenido mejorado; el módulo IR-UWB proporciona un seguimiento preciso de la posición; una brújula electrónica tridimensional mide la dirección del ángulo de visión; un módulo de características de momento de imagen para identificar objetos expuestos; un módulo de generación de escenas virtuales que crea contenido virtual; y un módulo de fusión de realidad virtual que integra a la perfección el contenido virtual con las escenas reales.

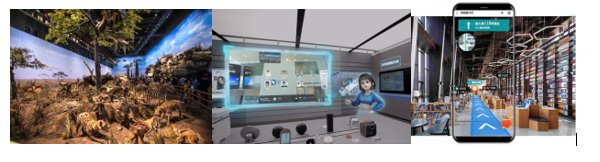

La brújula electrónica 3D ha demostrado un valor único en el campo de la realidad virtual, especialmente en experiencias inmersivas que requieren un mapeo direccional real. Al introducir puntos de referencia direccionales reales en entornos virtuales, la brújula electrónica resuelve el problema de la percepción inconsistente de la dirección en los sistemas de RV, reduciendo significativamente el mareo y la tendencia a perder la orientación de los usuarios. En sistemas de RV de alta gama, una brújula electrónica 3D se integra con sensores MEMS para construir una referencia de seguimiento omnidireccional, lo que permite que la cámara virtual reproduzca con precisión el verdadero ángulo de rotación y la dirección de la cabeza del usuario.
El gimbal virtual basado en brújula electrónica y sistema MEMS representa la innovación tecnológica en dispositivos interactivos de RV. Este sistema no requiere estructuras mecánicas pesadas. Mide datos tridimensionales del campo geomagnético mediante una brújula electrónica y combina datos del acelerómetro y giroscopio MEMS para calcular el azimut relativo y el ángulo de orientación del gimbal, así como la información de zoom y enfoque del objetivo de la cámara.
El valor fundamental de la brújula electrónica en RA/RV reside en proporcionar una referencia direccional fiable y un contexto espacial. Su evolución tecnológica está impulsando la evolución de los dispositivos desde la "inmersión visual" hacia la "interacción colaborativa multisensorial". Con la continua aparición de nuevos materiales, algoritmos y sensores, el papel de las brújulas electrónicas en los sistemas de RA/RV cobrará aún más importancia, logrando así el objetivo final de una integración fluida entre el mundo virtual y el real.
