La relación de rechazo de la fuente de alimentación (PSRR) se refiere a la relación entre el voltaje de rizado de entrada y el voltaje de rizado de salida, en decibeles (dB), y su expresión es:
La importancia del PSRR reside en cuantificar el grado de transmisión de los cambios en la entrada de potencia a la salida. Por ejemplo, si el PSRR de un circuito es de 60 dB, por cada cambio de 1 V en la tensión de entrada de la fuente de alimentación, la salida solo fluctuará 1 mV. Este indicador es especialmente importante en circuitos analógicos (como amplificadores operacionales y reguladores de tensión), ya que el ruido de la fuente de alimentación puede provocar directamente distorsión de la señal o degradación del rendimiento del sistema.

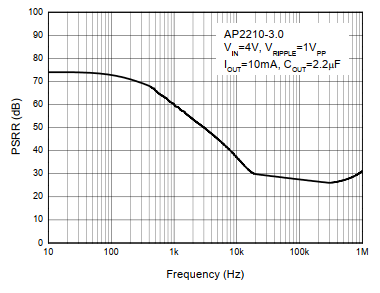

Los factores que afectan la PSRR de la fuente de alimentación LDO no solo están relacionados con la frecuencia de rizado, sino también con la corriente de carga, la diferencia de voltaje de entrada y salida, y el valor de la capacitancia del capacitor de salida. Específicamente, esto se refleja en: a menor caída de voltaje, mayor corriente de carga, mayor frecuencia, y a menor capacitor de salida, menor PSRR. Por lo tanto, cuando se requiere una alta relación de rechazo de modo común, es necesario aumentar adecuadamente la diferencia de voltaje, aumentar el capacitor de salida y reducir la corriente de carga. La Figura 1 muestra un diagrama esquemático de la relación entre la PSRR y la frecuencia del chip de fuente de alimentación AP2210 con diferencia de caída ultrabaja. En el diagrama, se puede observar que su PSRR puede alcanzar 75 dB a baja frecuencia.
Imagen 1 PSRR vs Frecuencia

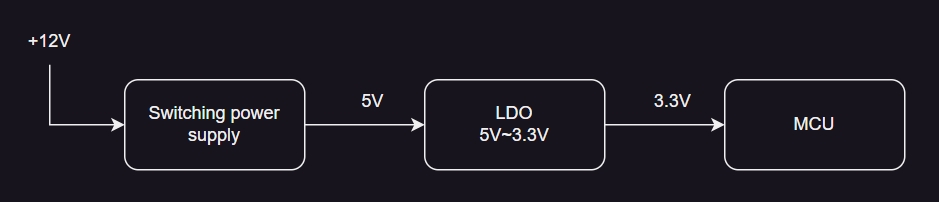

Normalmente, las fuentes de alimentación LDO tienen una alta PSRR, por lo que su ondulación de salida es baja. Por lo tanto, al diseñar el circuito de alimentación de sensores, especialmente de sensores con salida analógica, para garantizar su precisión, se suele utilizar un LDO de bajo ruido y baja ondulación. La ondulación de salida de las fuentes de alimentación conmutadas es alta y se ve muy afectada por el tamaño de la carga. En términos de eficiencia, las fuentes de alimentación conmutadas son superiores a las de los LDO y generan menos calor. Por lo tanto, las fuentes de alimentación conmutadas se suelen combinar con LDO, y su alta relación de supresión de la fuente de alimentación LDO se utiliza para suprimir la ondulación de salida de estas.
