El sistema de referencia de actitud y rumbo (AHRS) es un dispositivo que utiliza sensores inerciales MEMS (acelerómetros, giroscopios) y magnetómetros, combinados con algoritmos avanzados de fusión de sensores (más comúnmente el filtrado de Kalman y sus variantes), para calcular información de actitud en tiempo real (ángulo de cabeceo, ángulo de alabeo, ángulo de guiñada/rumbo) de un portaaviones (avión, vehículo, barco, robot, etc.) en relación con el plano horizontal local y en dirección norte.

Los principales escenarios de aplicación de AHRS

1. Campos de aplicación de los vehículos de aviación, de vuelo y terrestres

En el sistema de estabilización y control de actitud de los vehículos aéreos no tripulados, el sistema de control de vuelo se basa en datos de actitud de alta frecuencia y en tiempo real proporcionados por el AHRS para estabilizar la aeronave, realizar maniobras (como virajes, ascensos y descensos) y mantener el vuelo estacionario. Esta es la aplicación principal del AHRS en estos vehículos. Por otro lado, el ángulo de rumbo proporcionado por el AHRS es una información clave para los sistemas de navegación integrados de los vehículos aéreos no tripulados (generalmente con GPS, barómetros, etc.), utilizados para el seguimiento de puntos de referencia y la navegación autónoma.

En las aplicaciones de control de aeronaves de aviación general (aviones pequeños, helicópteros), el AHRS proporciona indicación de actitud e información de rumbo magnético en la pantalla principal de vuelo (PFD) para los pilotos. La integración del AHRS con GPS y otros sistemas puede proporcionar soluciones de navegación más fiables y robustas para aeronaves de aviación general.

En el control de estabilidad de vehículos terrestres, el AHRS se utiliza para detectar el ángulo de balanceo y la velocidad de guiñada del vehículo, evitar deslizamientos laterales y vuelcos y proporcionar al sistema de conducción automática información de actitud del vehículo en relación con la superficie de la carretera para la planificación de la ruta, la toma de decisiones de control y la fusión de sensores (como la fusión con datos de cámara y radar).

1. Buques marinos y otros campos de aplicación de tecnología avanzada

El AHRS monitoriza los ángulos de balanceo y cabeceo de los buques para la seguridad de la navegación, la gestión de la carga o con fines de investigación científica. En el sistema de control de estabilidad de un buque, se proporciona retroalimentación de actitud a dispositivos estabilizadores como las aletas estabilizadoras y los dispositivos giroscópicos antibalanceo. En el piloto automático/control de trayectoria de un buque, la información de rumbo es fundamental.

El AHRS proporciona información de actitud y rumbo a robots terrestres, aéreos o submarinos durante la navegación móvil, lo cual es crucial para el movimiento y posicionamiento autónomos. En un sistema de control de brazo robótico, detecta la postura del efector final o articulación del brazo robótico.

En los sistemas de RA/RV, las gafas de RV están equipadas con AHRS para rastrear los cambios en la postura de la cabeza del usuario y actualizar la perspectiva de la escena virtual. Simultáneamente, se utilizan para capturar los movimientos posturales de partes del cuerpo o accesorios (lo que generalmente requiere mayor precisión y el uso de IMU más profesionales).

Las principales ventajas de AHRS

AHRS tiene las siguientes ventajas irremplazables:

→ Bajo costo: La producción a gran escala de la tecnología MEMS hace que el AHRS sea mucho más barato que los sistemas de navegación inercial (INS) con giroscopio láser o de fibra óptica de alta precisión, lo que lo hace ampliamente aplicable en mercados de consumo y comerciales como drones y electrónica automotriz.

→ Tamaño pequeño, peso ligero, bajo consumo de energía: los sensores MEMS son muy compactos y todo el módulo AHRS se puede hacer muy compacto y liviano, con un consumo de energía relativamente bajo, lo que lo hace muy adecuado para plataformas con espacio, peso y consumo de energía limitados (como pequeños drones y dispositivos portátiles).

→ Arranque rápido y alta respuesta dinámica: Tras el arranque, proporciona información de actitud precisa en cuestión de segundos o incluso decenas de segundos (dependiendo de la velocidad de convergencia del algoritmo), sin necesidad de largos periodos de calentamiento como los giroscopios mecánicos. Responde rápidamente a las intensas maniobras del portaaviones y emite datos de actitud de alta frecuencia (normalmente hasta 100 Hz o superior), lo que cumple con los requisitos del control en tiempo real.

→Fácil de integrar: generalmente proporciona interfaces digitales estandarizadas (como UART, SPI, I2C, CAN, RS232, RS422) para una fácil integración con otros sistemas (como computadoras de control de vuelo, computadoras de navegación, pantallas).

Introducción al rendimiento de productos relacionados

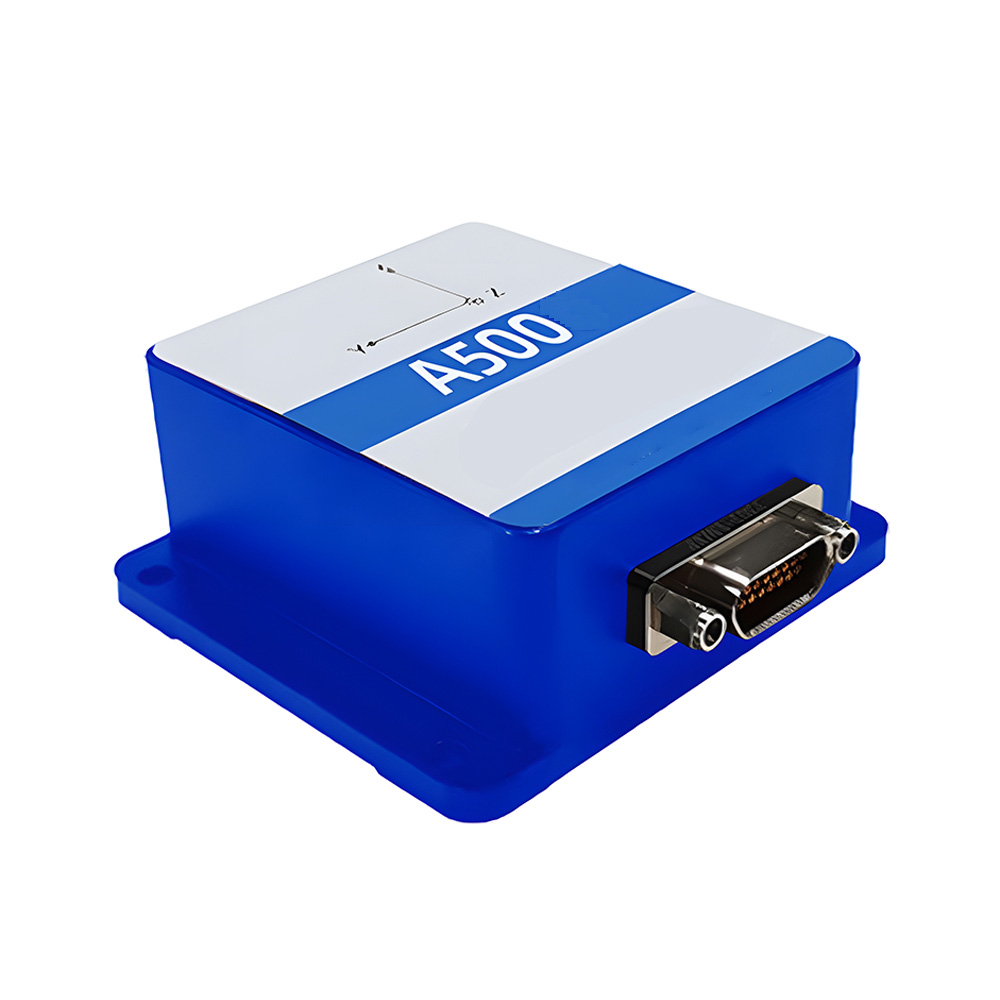

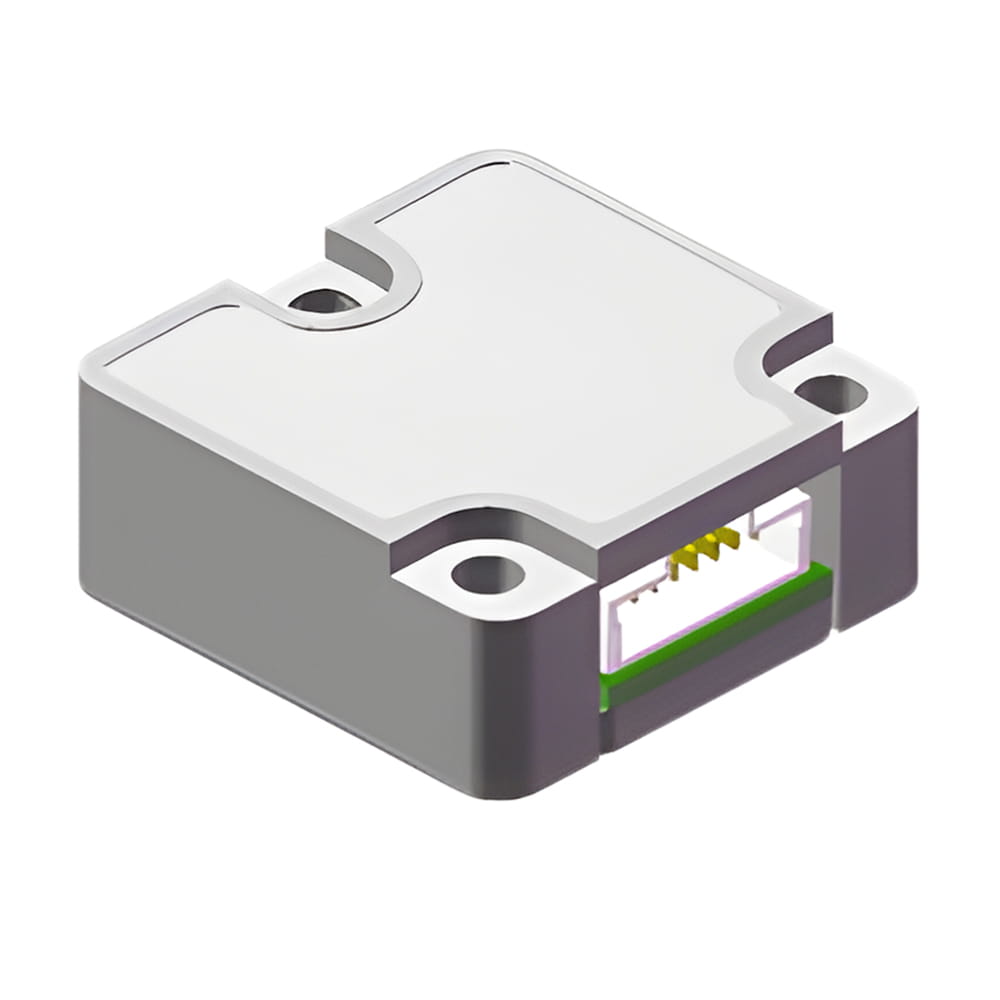

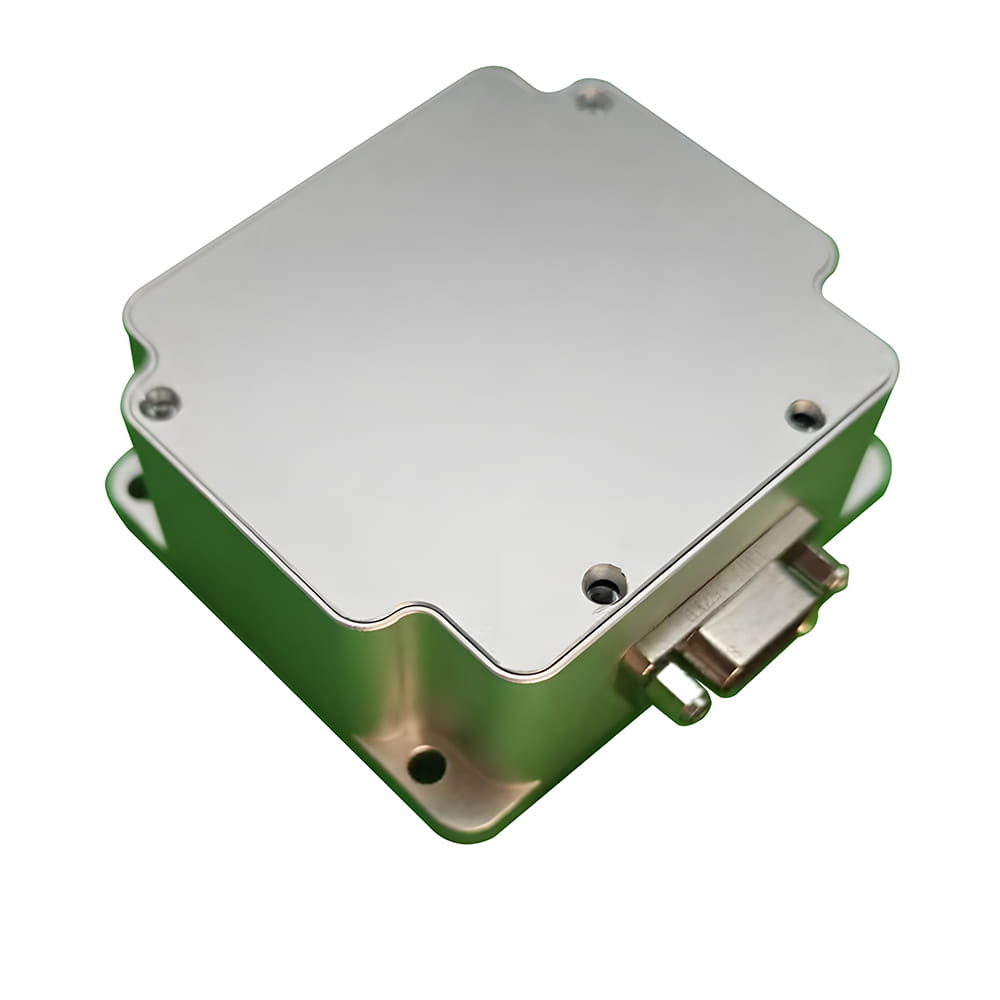

Los siguientes son los indicadores de rendimiento de los productos de la serie AHRS.

Conclusión

El AHRS, con sus características principales de estado sólido, bajo costo, tamaño compacto, bajo consumo de energía y arranque rápido, se ha convertido en un dispositivo esencial de detección de actitud en diversos campos, como el control de vuelo de drones modernos, las actualizaciones de aviónica de aeronaves pequeñas, el control de estabilidad de vehículos, la monitorización y navegación de actitud de buques, la navegación robótica y la realidad virtual (VR/RA). Si bien su precisión absoluta suele ser inferior a la de los sistemas INS de alta gama, su excelente relación calidad-precio y adaptabilidad ambiental lo convierten en la solución de referencia de actitud más utilizada.
