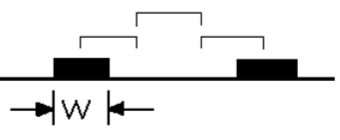

Para garantizar la calidad del enrutamiento de la señal y evitar la diafonía durante el diseño de PCB, mantenemos una separación entre las pistas de señal de tres veces el ancho de línea. Como se muestra en la Figura 1, esta separación se refiere a la distancia entre centros de las pistas. Dado que el ancho de línea se expresa en inglés como "width", esta regla se conoce a menudo como el principio de 3W. Cuando la distancia entre centros de las pistas es al menos tres veces el ancho de línea, se garantiza que el 70% de los campos eléctricos entre líneas estén libres de interferencias. Si el 98% de los campos eléctricos entre líneas deben estar libres de interferencias, se puede utilizar la regla de 10W.
El principio 3W es un principio de diseño de PCB que los diseñadores pueden seguir sin necesidad de técnicas de diseño adicionales. Sin embargo, este enfoque de diseño consume una superficie considerable y puede dificultar el enrutamiento. El punto de partida fundamental del principio 3W es minimizar el acoplamiento entre pistas. Este principio se puede expresar de la siguiente manera: la distancia entre pistas (la distancia entre los centros de las pistas) debe ser tres veces el ancho de una sola pista. Alternativamente, la distancia entre dos pistas debe ser mayor que el doble del ancho de una sola pista. Por ejemplo, si una línea de reloj tiene 6 milésimas de pulgada de ancho, otras pistas solo se pueden enrutar a 2 x 6 milésimas de pulgada de esta pista, o el espaciado de borde a borde debe ser mayor que 12 milésimas de pulgada. El principio 3W se implementa fácilmente en el diseño de PCB al garantizar que el espaciado de centro a centro entre pistas sea tres veces el ancho de la pista. Por ejemplo, si una pista tiene 6 milésimas de pulgada de ancho, entonces en Allegro, la regla de línea a línea se puede establecer en 12 milésimas de pulgada para cumplir con el principio 3W. El espaciado en el software se calcula en función del espaciado de borde a borde, como se muestra en la Figura 2.
