Especificaciones técnicas obligatorias para sensores IMU de alta temperatura, alta presión y alta vibración instalados en pozos petrolíferos.

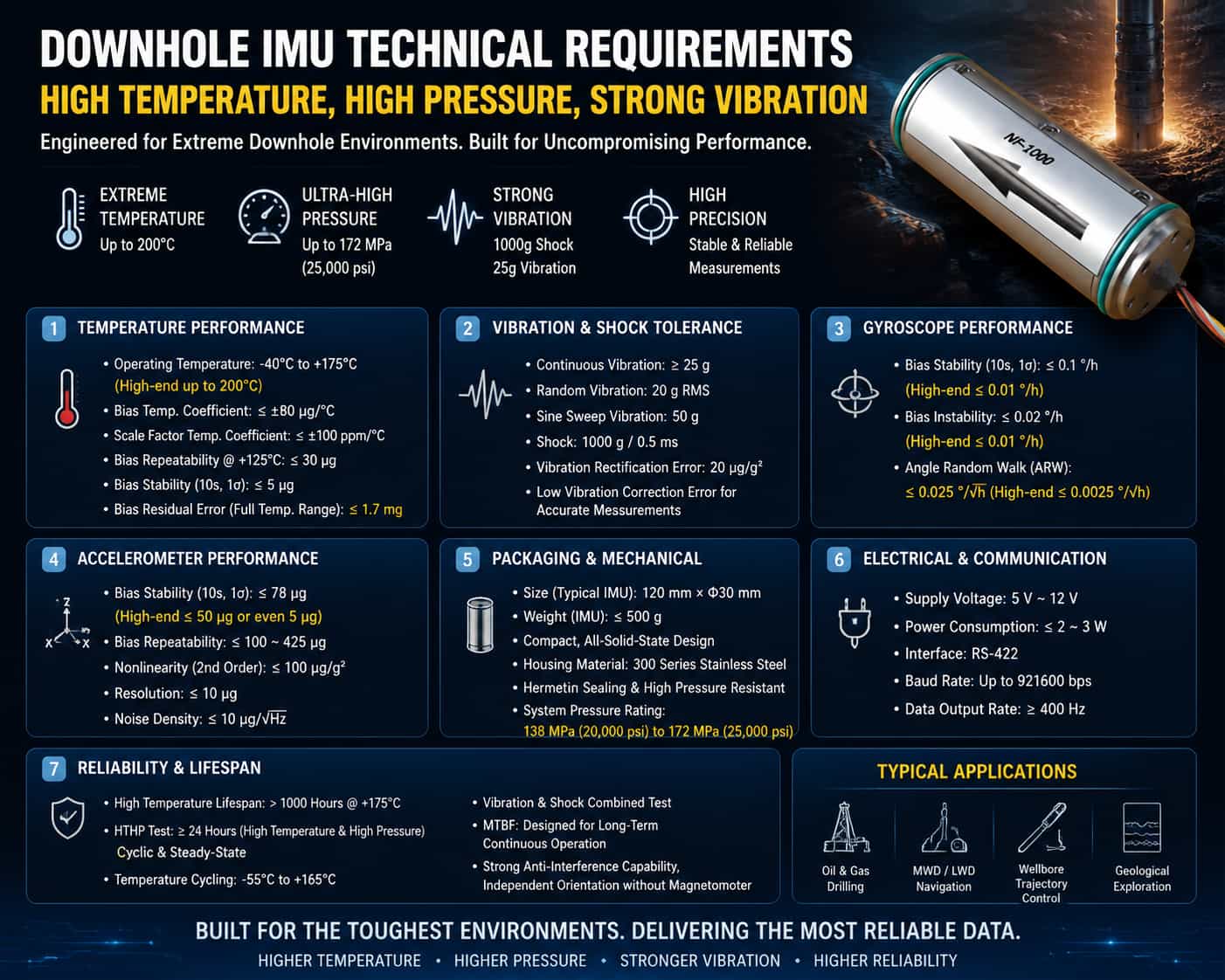

north finder

I. Introducción



En operaciones de fondo de pozo, como la perforación petrolífera y la exploración geológica, las Unidades de Medición Inercial (IMU) desempeñan funciones esenciales, como el control de la trayectoria del pozo, la medición durante la perforación (MWD), la determinación de la orientación y la navegación/posicionamiento. Sin embargo, el entorno del fondo del pozo es un "purgatorio" para los sensores: las temperaturas pueden superar los 150 °C o incluso los 200 °C, las presiones superan los 100 MPa y la sarta de perforación está sometida a vibraciones intensas y continuas, así como a cargas de alto impacto. En tales entornos, los sensores IMU convencionales son altamente susceptibles a la deriva de precisión, a una vida útil reducida e incluso a fallos totales. Por lo tanto, definir especificaciones técnicas rigurosas para los sensores IMU que operan en entornos de fondo de pozo con altas temperaturas, altas presiones y altas vibraciones es crucial para garantizar la seguridad y la precisión de las operaciones de perforación.



Las especificaciones técnicas de los sensores IMU para pozos petrolíferos se pueden clasificar en seis dimensiones clave: adaptabilidad a la temperatura, tolerancia a vibraciones e impactos, precisión y estabilidad, limitaciones de embalaje y dimensiones, características eléctricas y de potencia, y vida útil y fiabilidad operativa. Estas se detallan a continuación.



II. Especificaciones de adaptabilidad a la temperatura



La temperatura representa el desafío más importante que el entorno del pozo supone para los sensores IMU. El gradiente geotérmico global suele ser de 25 °C por kilómetro de profundidad; en pozos ultraprofundos, las temperaturas en el fondo del pozo a menudo superan los 150 °C. Por consiguiente, el rango de temperatura de funcionamiento es una especificación técnica fundamental.



Rango de temperatura de funcionamiento: Los sensores IMU para pozos suelen requerir un rango de temperatura de funcionamiento de -40 °C a +125 °C, mientras que los productos de gama alta deben soportar temperaturas de -40 °C a +175 °C o superiores. Algunos sensores diseñados para pozos ultraprofundos ya toleran temperaturas extremas de 180 °C a 200 °C. El límite inferior del rango de temperatura de funcionamiento es fundamental, ya que los equipos deben soportar bajas temperaturas durante las operaciones en regiones frías o en condiciones invernales.



Compensación de rango de temperatura completo y estabilidad de temperatura: La mera capacidad de operar en un amplio rango de temperatura no es suficiente para cumplir con los requisitos de precisión. Los sensores deben someterse a una compensación de precisión en todo el rango de temperatura para garantizar una baja deriva y una alta repetibilidad a pesar de las fluctuaciones extremas de temperatura. Las especificaciones clave incluyen: el coeficiente de temperatura de sesgo normalmente debe controlarse dentro de ±80 μg/°C, y el coeficiente de temperatura del factor de escala dentro de ±100 ppm/°C. En un entorno de alta temperatura de +125 °C, la repetibilidad del sesgo del acelerómetro debe controlarse dentro de 30 μg, y su estabilidad de sesgo (1σ de 10 segundos) debe ser menor que 5 μg. El error de sesgo residual en todo el rango de temperatura es un parámetro clave para evaluar la adaptabilidad a la temperatura; los productos de gama alta pueden mantenerlo dentro de 1,7 mg.



III. Especificaciones de tolerancia a vibraciones e impactos



Durante la perforación rotatoria, la sarta de perforación en el fondo del pozo está sometida a vibraciones aleatorias continuas de banda ancha y a impactos instantáneos e intensos causados ​​por la rotura de la roca por la broca. Esto representa el segundo gran desafío para los sensores IMU.



Tolerancia a vibraciones continuas: Los sensores deben soportar entornos de vibración continua, que generalmente requieren una tolerancia a vibraciones continuas superiores a 25 g (aceleración gravitatoria). En condiciones de vibración aleatoria, algunos sensores de alto rendimiento han superado con éxito pruebas combinadas que incluyen una vibración aleatoria de 20 g RMS y una vibración sinusoidal barrida de 50 g.



Tolerancia a impactos instantáneos: Los impactos de las brocas generan aceleraciones instantáneas máximas extremadamente altas; los sensores deben soportar impactos de alta intensidad del orden de 1000 g/0,5 ms. Esta especificación determina directamente la capacidad de supervivencia del sensor en condiciones de funcionamiento adversas.



Capacidad de supresión de vibraciones: Además de soportar las vibraciones, los sensores deben mitigar su impacto en la precisión de la medición. El error de rectificación de vibraciones es un factor crítico; las arquitecturas avanzadas de bucle cerrado pueden reducir este error diez veces, alcanzando una capacidad de supresión de vibraciones de 20 μg/g². Un bajo error de rectificación de vibraciones garantiza la extracción precisa de las señales reales de gravedad y velocidad angular, incluso en medio de las complejas vibraciones de la sarta de perforación.



IV. Especificaciones de precisión y estabilidad



Si bien los sensores IMU deben cumplir con los requisitos de adaptabilidad ambiental, también deben poseer una precisión de medición suficiente; de ​​lo contrario, la determinación de la actitud y el control de la trayectoria carecerían de sentido.



Especificaciones del giroscopio: La estabilidad del sesgo del giroscopio es un parámetro fundamental para medir su precisión. Los requisitos suelen ser inferiores a 0,1°/h (1σ de 10 segundos), y los productos de gama alta alcanzan 0,01°/h o incluso menos. Los requisitos de inestabilidad del sesgo son inferiores a 0,02°/h, y algunos productos alcanzan niveles dentro de 0,01°/h. El desplazamiento aleatorio angular (ARW) es una métrica crítica para los niveles de ruido del giroscopio; los requisitos comienzan en tan solo 0,025°/√h, y los productos de gama alta alcanzan 0,0025°/√h.



Especificaciones del acelerómetro: Los requisitos de estabilidad de sesgo suelen ser inferiores a 78 μg, y los productos de alto rendimiento alcanzan menos de 50 μg o incluso 5 μg (10 segundos, 1σ). La repetibilidad del sesgo debe controlarse dentro del rango de 100 μg a 425 μg. El coeficiente de no linealidad de segundo orden debe ser inferior a 100 μg/g² para garantizar la linealidad en las mediciones de aceleración en un amplio rango dinámico. En cuanto a la resolución, los acelerómetros de alto rendimiento pueden alcanzar niveles inferiores a 10 μg. La densidad de ruido, un indicador clave del nivel de ruido del acelerómetro, normalmente debe ser inferior a 10 μg/√Hz.



Estabilidad a largo plazo: Dado que las operaciones en el fondo del pozo pueden durar semanas o incluso meses, la estabilidad a largo plazo del sesgo del sensor y del factor de escala es crucial. La repetibilidad mensual combinada del sesgo debe controlarse dentro de 150 μg, y la del factor de escala, dentro de 150 ppm. La repetibilidad mensual combinada del coeficiente de no linealidad debe controlarse dentro de ±40 μg/g².



V. Embalaje y limitaciones dimensionales



El espacio en el fondo del pozo es extremadamente limitado; los sensores IMU deben cumplir con estrictos requisitos de miniaturización y empaquetado.



Dimensiones físicas: Los sensores requieren un diseño compacto para adaptarse a las herramientas de fondo de pozo con diámetros limitados. Una IMU típica de alto rendimiento mide aproximadamente 120 mm × Φ30 mm. Los componentes discretos, como los acelerómetros, requieren una miniaturización aún mayor, con dimensiones típicas de tan solo Φ18,2 × 16 mm.



Peso: El diseño ligero es un requisito estándar para los instrumentos de fondo de pozo. El peso de una IMU completa suele ser inferior a 500 g, mientras que los acelerómetros discretos pueden pesar tan solo 25 g.



Diseño estructural: Un diseño totalmente de estado sólido sin partes móviles es la opción preferida para las IMU de fondo de pozo, lo que mejora significativamente la fiabilidad en entornos sujetos a vibraciones intensas y golpes fuertes. Un diseño cilíndrico integrado facilita la integración en herramientas de fondo de pozo sin alterar la disposición de los equipos existentes. La carcasa debe estar construida con materiales resistentes a la corrosión y de alta resistencia, como el acero inoxidable de la serie 300. Sellado y resistencia a la presión: Como componente central de los instrumentos de fondo de pozo, el sensor IMU requiere un embalaje que cumpla con los estándares de sellado de alta presión. Aunque la IMU normalmente se aloja dentro de una sarta de herramientas resistente a la presión, su diseño de embalaje debe garantizar la integridad hermética y el rendimiento del aislamiento en entornos de alta temperatura y alta presión. Las especificaciones de resistencia a la presión a nivel de sistema normalmente requieren clasificaciones de 138 MPa (20 000 psi) o incluso 172 MPa (25 000 psi).



VI. Especificaciones de consumo eléctrico y de energía



Las condiciones de suministro eléctrico en el fondo del pozo son limitadas; por lo tanto, las características eléctricas del sensor IMU influyen directamente en la viabilidad del sistema y en su duración operativa.



Tensión de alimentación: Debe admitir un amplio rango de tensión de entrada para adaptarse a las condiciones inestables de la alimentación eléctrica en el fondo del pozo; los requisitos típicos oscilan entre 5 V y 12 V.



Consumo de energía: El bajo consumo de energía es un requisito fundamental. El consumo de energía de la unidad IMU completa generalmente debe mantenerse entre 2 W y 3 W. Un bajo consumo de energía no solo reduce la carga sobre el sistema de alimentación de fondo de pozo, sino que también minimiza el aumento de temperatura del sensor, lo que facilita la gestión térmica en entornos de alta temperatura.



Interfaz de comunicación: Debe estar equipada con una interfaz de bus adecuada para la transmisión a larga distancia en el fondo del pozo; RS-422 es una opción común. La velocidad de transmisión debe cumplir con los requisitos de tiempo real, alcanzando típicamente hasta 921 600 bps. La frecuencia de actualización de datos debe satisfacer las necesidades de tiempo real del sistema de control, con un valor típico de al menos 400 Hz.



VII. Especificaciones de vida útil y fiabilidad



Las operaciones en el fondo del pozo no pueden interrumpirse arbitrariamente; por lo tanto, el sensor IMU debe tener una vida útil y una fiabilidad suficientes.



Vida útil a altas temperaturas: El sensor debe ser capaz de funcionar de forma continua durante varios miles de horas a su temperatura nominal de funcionamiento. A la temperatura extrema de +175 °C, se requiere una vida útil superior a 1000 horas.



Pruebas de fiabilidad: El sensor debe superar una serie de pruebas de fiabilidad ambiental, incluidas pruebas de ciclos de alta temperatura y alta presión (HTHP) y pruebas en estado estacionario (normalmente ≥24 horas), pruebas de ciclos de temperatura (p. ej., de -55 °C a +165 °C) y pruebas combinadas de vibración a alta temperatura. El tiempo medio entre fallos (MTBF) sirve como medida cuantitativa de la fiabilidad y debe cumplir los requisitos para el funcionamiento continuo en el fondo del pozo. Capacidad antiinterferencias: En entornos de fondo de pozo caracterizados por una fuerte interferencia magnética, la IMU debe tener la capacidad de orientarse de forma autónoma, independientemente del campo magnético terrestre, superando así los problemas de fallo a los que se enfrentan las brújulas magnéticas tradicionales en entornos ferromagnéticos (como dentro de las tuberías de acero).



Conclusión



Las especificaciones técnicas para las IMU de fondo de pozo, diseñadas para soportar altas temperaturas, altas presiones y vibraciones intensas, abarcan seis dimensiones clave: adaptabilidad a la temperatura, tolerancia a vibraciones e impactos, precisión y estabilidad de la medición, tamaño del encapsulado, consumo de energía eléctrica y vida útil/fiabilidad operativa. Estos parámetros están interconectados y se limitan mutuamente. Las tendencias de la industria indican un aumento continuo en los límites superiores de temperatura operativa, pasando de 125 °C a 150 °C, 175 °C e incluso 200 °C, junto con mejoras constantes en la supresión de vibraciones y la precisión de la medición, así como una miniaturización optimizada y diseños de bajo consumo. Estos avances tecnológicos impulsan la evolución de los sensores IMU de fondo de pozo hacia una mayor tolerancia a la temperatura y las vibraciones, una mayor precisión y una vida útil prolongada, lo que proporciona un soporte técnico cada vez más sólido para la exploración y el desarrollo de los recursos de petróleo y gas en las profundidades de la Tierra.
