Giroscopio de fibra óptica: tecnología central y aplicación de orientación autónoma de alta precisión
El FOG North Finder es un instrumento de precisión que utiliza el efecto Sagnac de los giroscopios de fibra óptica para determinar con precisión y autonomía la dirección norte verdadero (dirección geográfica del Polo Norte). No depende de referencias externas como GPS, observaciones astronómicas ni puntos de referencia conocidos, y no se ve afectado por la interferencia del campo geomagnético, lo cual constituye su principal ventaja.
(1) Alineación inicial y establecimiento de la referencia azimutal: Esta es la función más importante. Proporciona una referencia de orientación inicial (dirección norte verdadero) para diversas plataformas o sistemas que requieren conocer su dirección absoluta.
(2) Mantenimiento de la orientación y navegación autónoma: después de conocer la posición y dirección iniciales, combinado con sensores como acelerómetros, se puede realizar una navegación inercial autónoma de alta precisión a corto plazo, especialmente en entornos sin GPS.

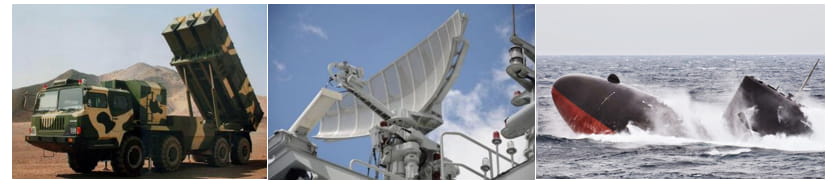

● Apuntado y orientación del sistema de armas: El buscador de norte FOG proporciona una localización del norte rápida, encubierta y autónoma para artillería, lanzacohetes y vehículos lanzamisiles, estableciendo direcciones de referencia de disparo precisas, reduciendo significativamente el tiempo de reacción y mejorando la precisión del ataque. Proporciona puntos de referencia azimutales de alta precisión para los cañones principales y los sistemas de control de tiro de tanques y vehículos blindados. Proporciona una rápida orientación para sistemas de misiles tierra-buque.
● Orientación y estabilidad de la plataforma: El buscador de norte FOG proporciona una referencia azimutal precisa para el apuntamiento del haz de radar de los sistemas de radar (terrestres, de vehículos y de barcos), lo que garantiza la precisión en la detección y el seguimiento de objetivos. Proporciona referencia direccional para el apuntamiento de equipos infrarrojos, láser y otros equipos optoelectrónicos en el sistema de reconocimiento/apuntado electroóptico. Facilita la alineación rápida de antenas de comunicación direccionales de gran tamaño.
● Alineación inicial de vehículos/buques: El Buscador de Norte FOG determina rápidamente la dirección de referencia de viaje para vehículos blindados y artillería autopropulsada al activarse. Proporciona una orientación inicial precisa para sistemas de navegación inercial cuando submarinos y buques de superficie zarpan, flotan o requieren recalibración.

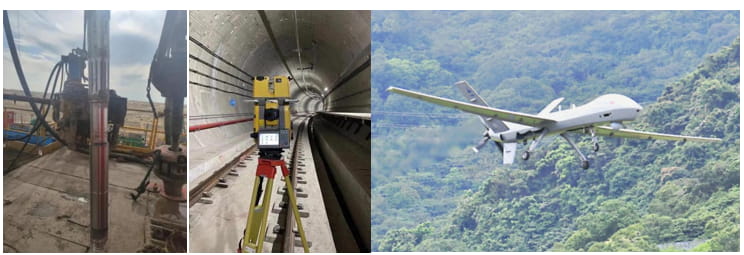

● Exploración geológica petrolera: Durante la medición durante la perforación, el FOG North Finder se instala cerca de la broca para medir el ángulo azimutal (combinado con el ángulo de inclinación) del pozo en tiempo real y con alta precisión. Es una tecnología clave para la perforación direccional y horizontal, que mejora considerablemente la eficiencia de la perforación y la recuperación de petróleo y gas. Esta es una aplicación muy importante en el sector civil.
● Levantamiento geodésico y levantamiento de ingeniería de precisión: En zonas sin señal GPS ni diferencias de señal (túneles, cañones, cañones urbanos, interiores), FOG North Finder proporciona puntos de referencia azimutales de alta precisión para equipos de medición como estaciones totales y rastreadores láser. FOG North Finder proporciona funciones direccionales para sistemas de monitoreo de deformaciones en proyectos a gran escala como puentes, presas y edificios de gran altura. FOG North Finder también puede establecer una red de control de mediciones independiente del GPS.
● Aeroespacial: Durante la alineación inicial y la navegación de drones de gran tamaño, FOG North Finder proporciona al dron una dirección de referencia de despegue rápida y autónoma, y asiste en la navegación en caso de fallo del GPS. FOG North Finder proporciona funciones direccionales para pruebas en tierra y mantenimiento de aeronaves, especialmente helicópteros. FOG North Finder también puede ayudar a las antenas satelitales de gran tamaño a apuntar con rapidez y precisión.
● Fuerte autonomía: completamente independiente de señales externas (GPS, geomagnéticas), puede funcionar en cualquier lugar y en cualquier momento.
● Fuerte capacidad antiinterferencia: no se ve afectado por interferencias electromagnéticas o entornos metálicos (en comparación con las brújulas magnéticas), capaz de funcionar normalmente en entornos electromagnéticos complejos y cerca de estructuras de acero.
● Inicio rápido: generalmente puede completar la búsqueda del norte en cuestión de segundos a minutos, mucho más rápido que los teodolitos giroscópicos tradicionales o las observaciones astronómicas.
● Alta precisión: los modernos giroscopios de fibra óptica de alta precisión pueden lograr una precisión de búsqueda del norte a nivel de segundos de arco o incluso subsegundos de arco.
● Alta confiabilidad y larga vida útil: diseño totalmente de estado sólido, sin partes móviles (en comparación con los giroscopios mecánicos), resistencia a golpes y vibraciones, bajos requisitos de mantenimiento.
● Buena adaptabilidad ambiental: capaz de trabajar en un amplio rango de temperatura y entornos hostiles (como altas temperaturas y presiones subterráneas en campos petrolíferos).

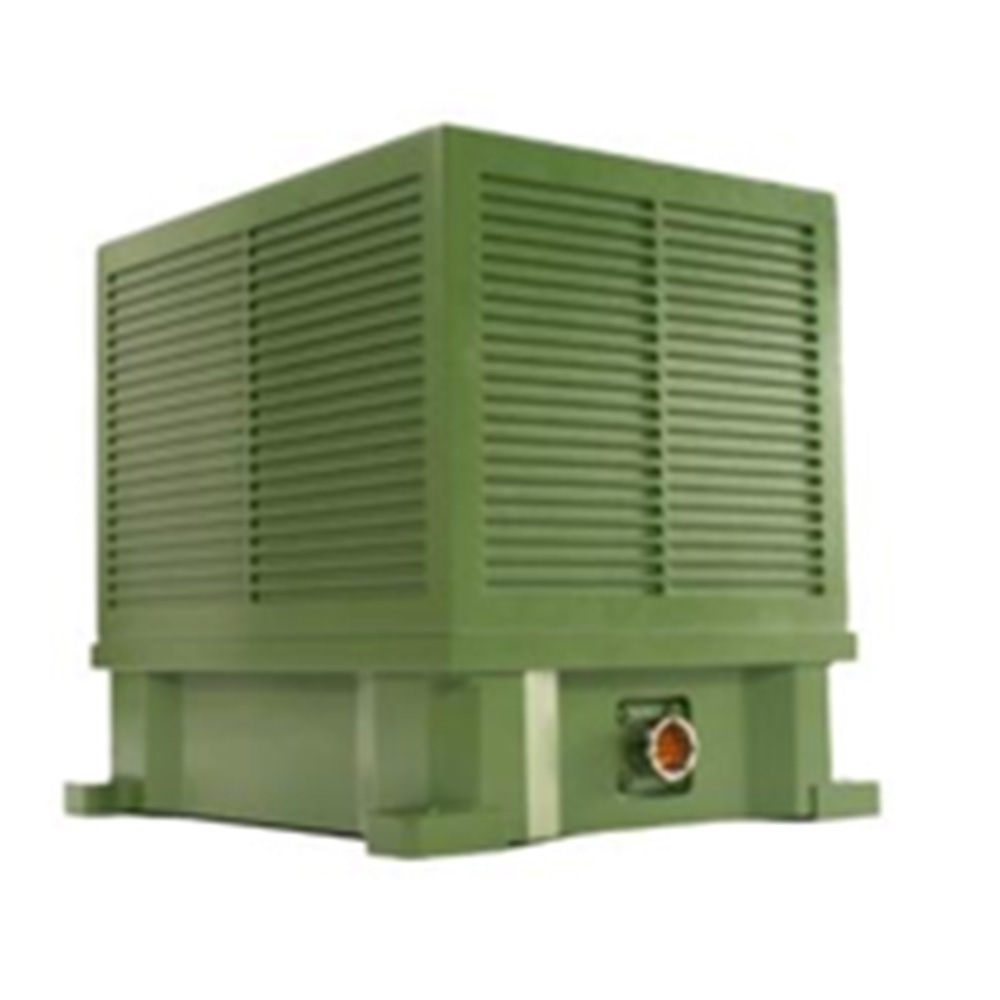

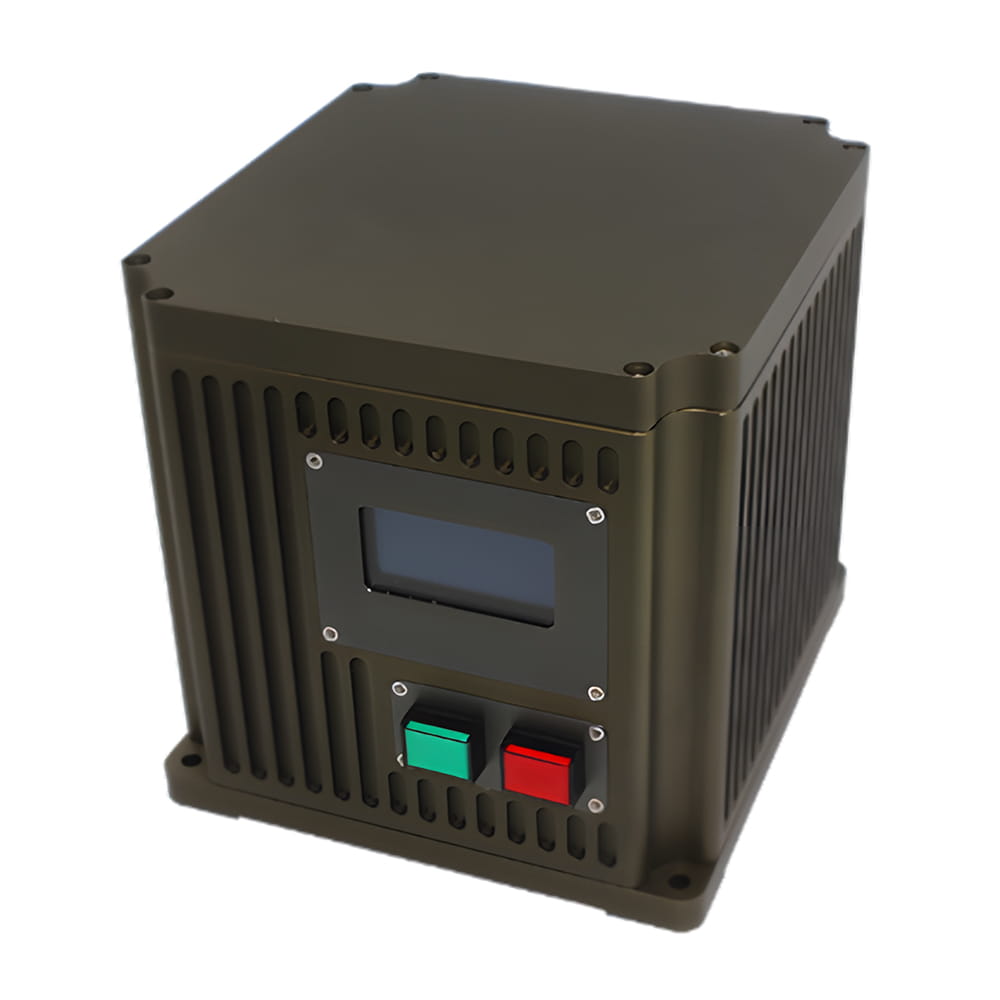

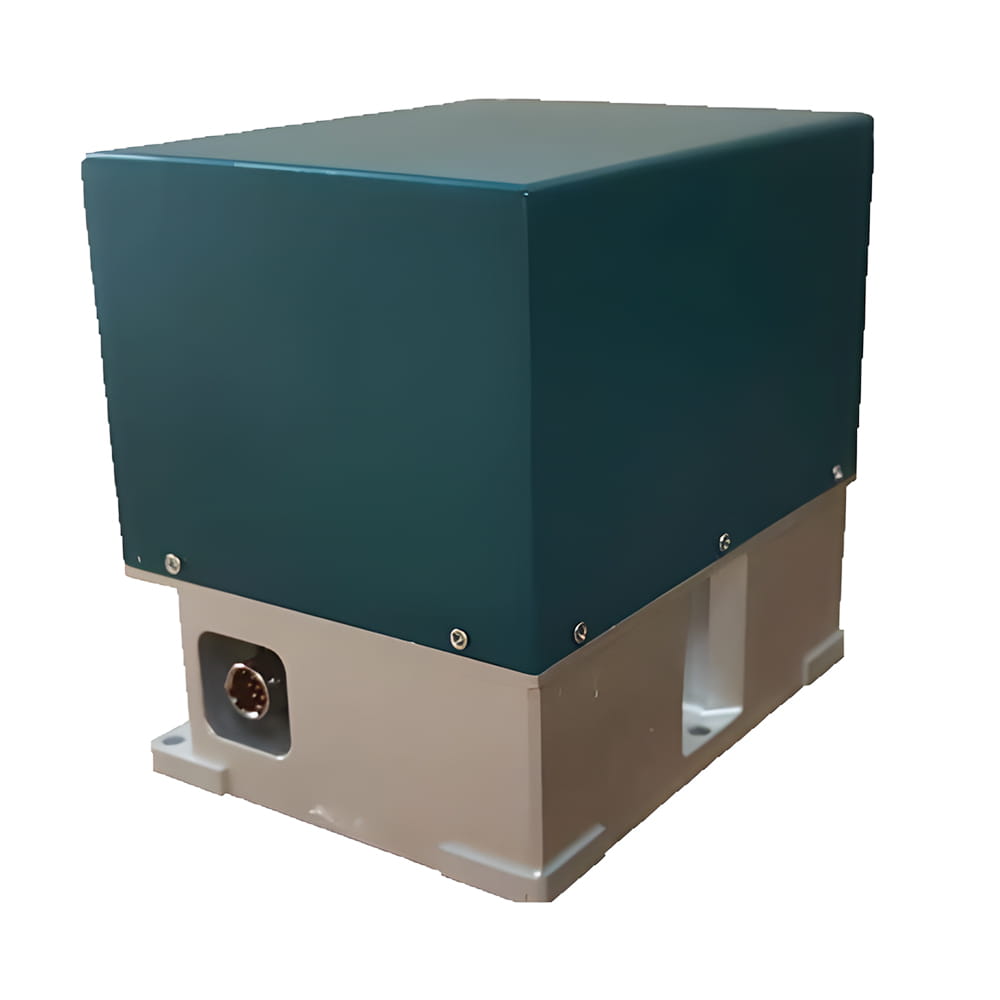

La serie de buscadores de norte FOG, fabricada por Micro-Magic Inc., consta de un giroscopio de fibra óptica, un acelerómetro, un dispositivo de control de rotación mecánico y una computadora integrada. Se trata de un instrumento inercial de alta precisión que puede indicar el azimut de forma autónoma, proporcionando el ángulo entre la portadora y el norte verdadero sin necesidad de introducir la latitud. Este método, basado en un giroscopio de fibra óptica e indexación de precisión, elimina la dependencia de señales satelitales externas (como GPS) o puntos de referencia conocidos, logrando una búsqueda del norte verdaderamente autónoma, encubierta y en cualquier condición climática.
| NF2000 | NF3000 | NF5000 |
Precisión de búsqueda del norte (1σ) | ≤ 0,5°segψ | ≤ 0,02°segψ | ≤ 0,05°segψ |
Tiempo de búsqueda del norte | ≤ 5 minutos | ≤ 5 minutos | ≤ 3 minutos |
Precisión de inclinación (cabeceo/balanceo, 1 σ) | ≤ 0,09 | ≤ 0,02° | ≤ 0,05° |
Rango de medición de inclinación | -65 ~ +65 | -15° ~ +15° | -15° ~ +15° |
Rango de medición de azimut | 0 ~ 360 | 0° ~ 360° | 0° ~ 360° |
Rango de latitud de trabajo | -65 ~ +65 | -70° ~ +70° | -70°~+70° |
El valor fundamental del giroscopio de fibra óptica para el norte reside en proporcionar una referencia de dirección norte verdadero rápida, autónoma, de alta precisión y sin interferencias. Esto lo convierte en un equipo indispensable en la orientación de armas militares, la navegación autónoma, la perforación petrolera, la medición de precisión y otros escenarios que requieren puntos de referencia direccionales estrictos y que, a menudo, no pueden depender de referencias externas o entornos hostiles. Con el continuo avance y la reducción de costos de la tecnología FOG, su aplicación en el ámbito civil se está expandiendo rápidamente, especialmente en los campos de la conducción autónoma, la robótica y la medición de alta tecnología.
