Explicación detallada del principio de comunicación RS422: precauciones para aplicaciones de campo y soluciones a problemas comunes

1. Principio de comunicación RS422:

(1) Modo de trabajo RS422: RS422 admite el modo de comunicación full-duplex, es decir, los datos se pueden transmitir bidireccionalmente al mismo tiempo, es decir, se utilizan dos pares de líneas diferenciales para enviar y recibir respectivamente, lo que mejora la eficiencia y flexibilidad de la comunicación.

(2) Nivel de señal: RS422 utiliza una señal diferencial para transmitir datos, es decir, utiliza dos líneas de señal (una positiva y otra negativa). Posee una alta capacidad antiinterferente y permite comunicaciones a larga distancia y alta velocidad. Su estándar de nivel de señal diferencial es el siguiente:

① Transmisor: Al transmitir lógica "1", la diferencia de voltaje entre la línea A y la línea B es de +2 V a +6 V; al transmitir lógica "0", la diferencia de voltaje entre la línea A y la línea B es de -2 V a -6 V.

② Extremo receptor: Puede reconocer tensiones diferenciales de hasta ±200 mV. Cuando la tensión de la línea A es superior a la de la línea B en más de 200 mV, se reconoce como un "1" lógico; cuando la tensión de la línea A es inferior a la de la línea B en más de 200 mV, se reconoce como un "0" lógico.

(3) Distancia de transmisión: A una velocidad de transmisión de 115200 baudios, la distancia máxima de transmisión del RS485 suele ser de unos 1200 metros. Normalmente, la velocidad de transmisión es inversamente proporcional a la distancia de transmisión, pero la distancia real puede variar debido a los siguientes factores:

① Calidad de la línea de transmisión: el par trenzado blindado de alta calidad puede reducir la atenuación y la interferencia de la señal y extender la distancia de transmisión;

② Interferencia del entorno electromagnético: un entorno con fuerte interferencia electromagnética acortará la distancia de transmisión;

③ Resistencia de adaptación de terminales: Instalar correctamente la resistencia de terminales (normalmente 120 ohmios) puede reducir la reflexión de la señal, garantizar su integridad y mejorar la calidad de la comunicación. Si se requiere una mayor distancia, considere reducir la velocidad en baudios o usar un repetidor.

(4) Capacidad de carga del transmisor: un controlador RS422 puede controlar hasta 10 receptores.

(5) Método de conexión de la resistencia de adaptación de terminales: RS422 puede conectarse sin resistencia de adaptación de terminales cuando la distancia es corta (generalmente no más de 300 metros). Para comunicaciones a larga distancia, se puede conectar una resistencia de 120 ohmios al extremo del receptor de señal como resistencia de terminal. Esta resistencia de terminal absorbe las ondas reflejadas en la red y mejora eficazmente la intensidad de la señal.

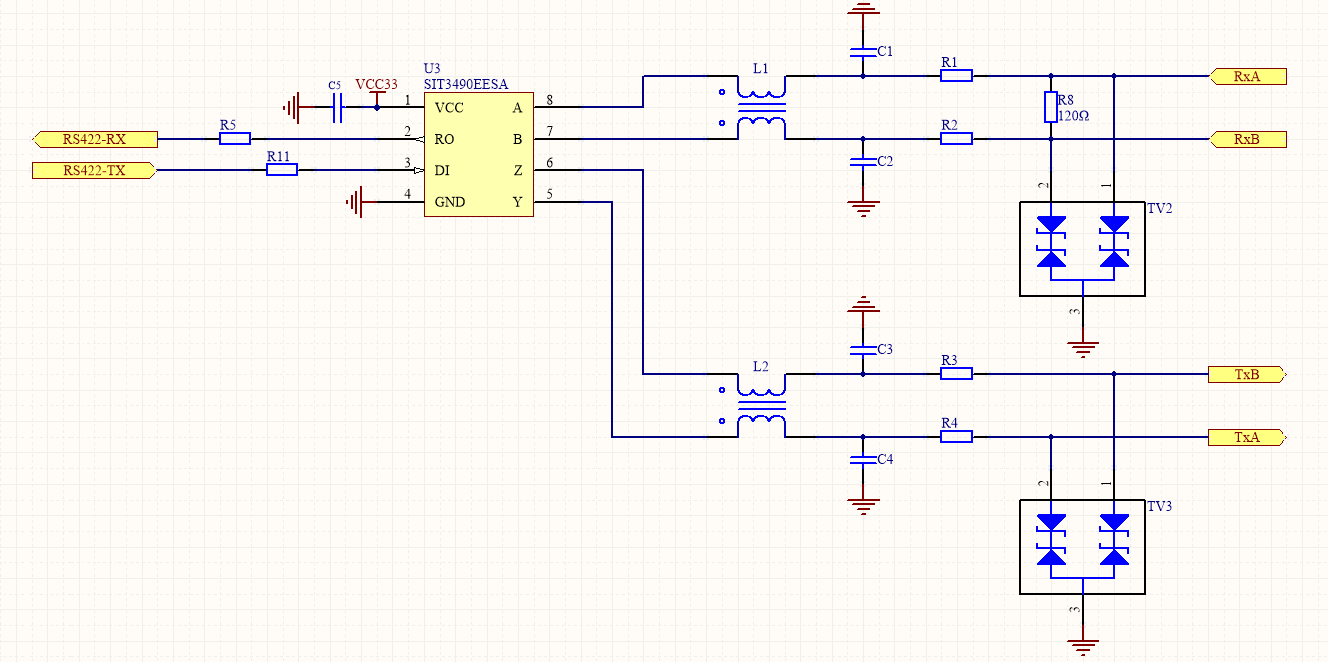

(6)Protección del circuito RS422 y supresión de interferencias: Generalmente, se requiere protección antiestática (ESD), protección de limitación de corriente y supresión de ruido de modo común. El principio eléctrico se muestra en la siguiente figura:

Protección antiestática (ESD): Conecte los diodos TVS a tierra en las líneas diferenciales A y B respectivamente para evitar la diafonía estática con el circuito subsiguiente y daños a los componentes.

Protección de limitación de corriente: conecte una pequeña resistencia en serie en las líneas diferenciales A y B para evitar que la línea de señal se cortocircuite o que una sobrecorriente dañe el chip de interfaz.

Supresión de ruido de modo común: Conecte las bobinas de choque de modo común L1 y L2 en serie en las líneas diferenciales A y B para suprimir la interferencia de modo común en la línea y mejorar la capacidad antiinterferente del sistema. El rango de selección de impedancia del inductor de modo común es de 120 Ω/100 MHz a 2200 Ω/100 MHz, y el valor típico es de 1000 Ω/100 MHz.

Las líneas diferenciales de envío y recepción A y B están conectadas a tierra y a condensadores para proporcionar una ruta de retorno de baja impedancia que suprime el ruido de alta frecuencia en modo común. El rango de selección del valor de capacitancia es de 22 PF a 1000 pF, y el valor típico es de 100 pF.

2. Precauciones para el uso in situ:

(1) Las líneas de señal RS422 no se pueden enrutar junto con líneas eléctricas fuertes y se debe seguir el principio de separación de electricidad fuerte y débil.

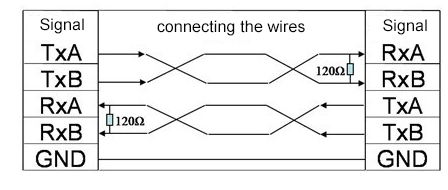

(2) El método correcto de conexión de las líneas de señal y tierra es que las líneas A y B del extremo emisor se conectan a las líneas A y B del extremo receptor, y la línea de tierra también debe estar conectada. La tierra de la señal puede ser un par trenzado sin apantallar adicional o la capa de apantallamiento de un par trenzado apantallado. El bus RS422 debe tener una conexión a tierra fiable en un único punto; es decir, solo puede haber un punto a tierra en todo el bus RS422, no varios, ya que la conexión a tierra mantiene constante la tensión en el cable de tierra (normalmente el cable apantallado se utiliza como cable de tierra) para evitar interferencias de modo común. Si se conectan varios puntos a tierra, será contraproducente.

(3) La interferencia de la señal causa comunicación inestable y soluciones: Si a veces no hay conexión de comunicación en el sitio, es posible que la señal sufra interferencias, lo que afecta su continuidad. Esto requiere el uso de cables de par trenzado blindados para la transmisión a larga distancia, y una resistencia de adaptación de impedancia de 120 ohmios conectada en paralelo al terminal receptor.

(4) Selección de cable blindado: Elija utilizar cables de par trenzado blindados de categoría 5e ordinarios, es decir, cables de red.

3. Problemas comunes y soluciones de la comunicación RS422:
