Diseño de circuito de protección contra sobretensión y conexión inversa para entrada de alimentación de CC

June 24, 2025

Para evitar que el usuario de la fuente de alimentación conecte incorrectamente la línea de entrada y provoque la quema de la misma, generalmente se requiere un circuito de conexión antirretorno en la entrada de la fuente. Asimismo, para garantizar que la tensión de entrada se mantenga dentro de un rango seguro, también debe estar protegida contra sobretensiones.

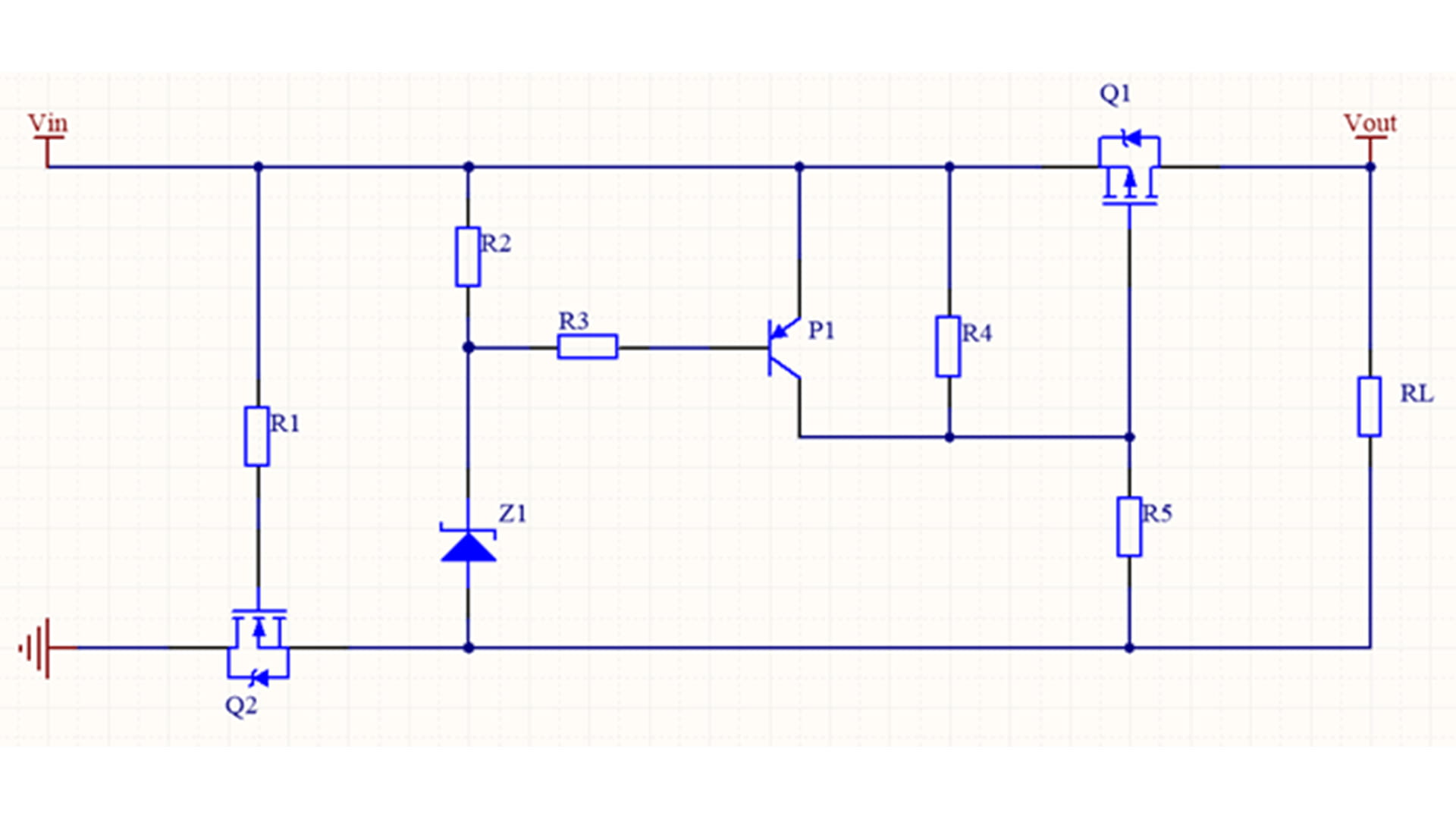

El circuito que se muestra en la Figura 1 realiza la función integrada de conexión anti-reversa y protección contra sobretensión.

Su función de protección contra sobretensión se analiza de la siguiente manera: Cuando Vin está en el rango de voltaje de entrada normal, el regulador de voltaje Z1 no se rompe inversamente, la corriente de R2 y R3 es básicamente 0, el Vbe del transistor P1 es 0, es decir, el transistor PNP no está encendido, y el Vgs del tubo PMOS Q1 está determinado por el divisor de voltaje de las resistencias R4 y R5. Vgs es mayor que el umbral de conducción, y el tubo PMOS se enciende, es decir, la fuente de alimentación funciona normalmente; cuando la entrada Vin es mayor que el voltaje de entrada normal, en este momento Vin>Vbr, el regulador de voltaje se rompe, el transistor PNP Q1 se enciende, VCE≈0, es decir, el Vgs del tubo PMOS es ≈0, y el tubo PMOS se apaga, es decir, se logra la protección contra sobretensión.

Su función de protección contra conexión inversa se analiza de la siguiente manera: la protección contra conexión inversa de entrada se realiza mediante el tubo NMOS Q2. Cuando el polo positivo de la fuente de alimentación se alimenta desde Vin, la tensión de compuerta Vgs del tubo NMOS Q2 es alta. En este momento, Q2 se activa, Q1, la carga RL y Q2 forman un bucle, y el circuito funciona normalmente. Cuando el polo positivo de la fuente de alimentación se invierte desde el terminal negativo inferior, Q2 se corta, el bucle se desconecta por completo y el circuito deja de funcionar, lo que contribuye a la protección contra conexión inversa.

Schematic diagram of the design of the reverse connection and overvoltage protection circuit at the DC power supply input
