Módulo de conversión I/F de la serie AVI-F: solución de conversión de corriente/frecuencia con compensación de temperatura y alta precisión
En el campo de la medición y el control de precisión, la tecnología de conversión de corriente/frecuencia de alta precisión es crucial. El módulo de conversión I/F de la serie AVI-F, lanzado por Micro-Magic Inc., se ha convertido en la opción ideal para la adquisición de datos de acelerómetros de sistemas de navegación inercial de alto rendimiento, la adquisición digital de señales de corriente débil y otras aplicaciones.
escenarios de alta demanda debido a su excelente rendimiento y desempeño estable.
El AVI-F se compone de una referencia de voltaje, una fuente de corriente constante, un integrador, un brazo integrador, un CPLD de control lógico, etc. La señal de corriente del acelerómetro se puede convertir directamente en frecuencia de pulso, lo que lo convierte en un convertidor analógico-digital de alta precisión y buena resolución. El AVI-F adopta el principio de integración de balance de carga, que permite la adquisición de señales sin pérdidas y se ve menos afectado por ruidos como el de la fuente de alimentación. Es un circuito ideal para construir sistemas de navegación inercial de alto rendimiento.
El módulo de la serie AVI-F adopta un método de integración de carga, con una frecuencia de salida máxima de 256 kHz, un desplazamiento de cero de tan solo 10 nA y un error no lineal completo de tan solo 20 ppm, lo que garantiza una alta precisión y fiabilidad en la conversión de la señal. Su coeficiente de temperatura de factor de escala es de tan solo 1 ppm/℃ y presenta estabilidad en todo el rango de temperaturas, ideal para entornos hostiles de -45 ℃ a 70 ℃.

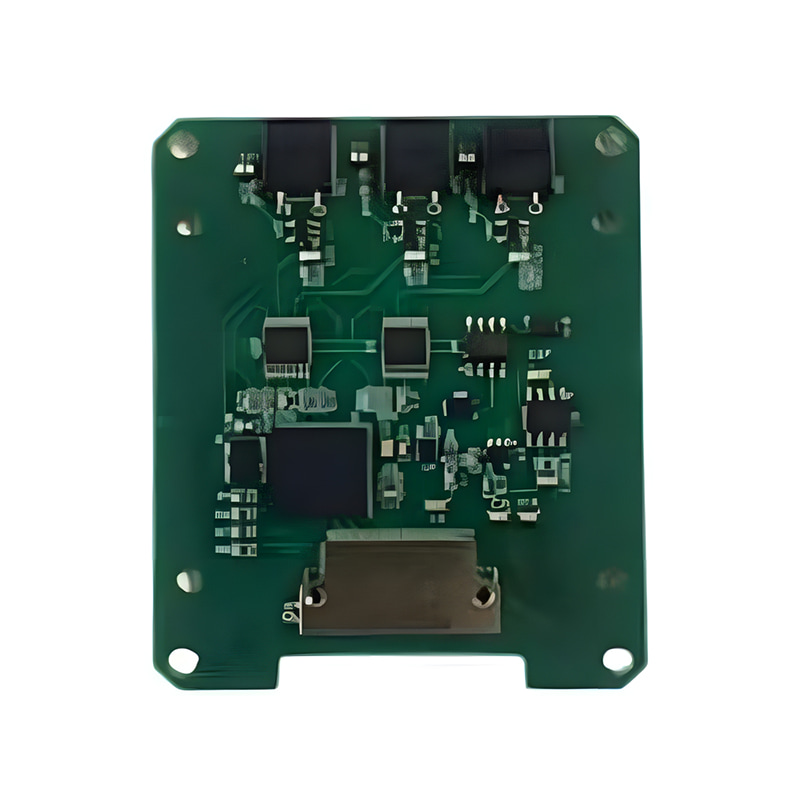

Se utilizan componentes de alto rendimiento, principalmente dispositivos de montaje superficial (SMD), de pequeño tamaño y alta precisión. A nivel de placa, se utilizan fuentes de corriente constante de precisión y multímetros de alta precisión para una calibración precisa, incluyendo simetría y linealidad.
El módulo admite tres salidas de pulsos independientes (canales X/Y/Z), cada una con señales de pulso de corriente positiva y negativa. Además, se añade una función de puerto serie RS422 que envía la acumulación de pulsos a una frecuencia de 1 kHz para simplificar la adquisición de datos y mejorar la eficiencia de la integración del sistema.
Los requisitos de alimentación son de ±15 V y +5 V, con una corriente en estado estacionario de tan solo 0,2 A y un excelente rendimiento de consumo. Todos los componentes son de fabricación 100 % nacional para garantizar la seguridad de la cadena de suministro y satisfacer necesidades independientes y controlables.
a. Sistema de navegación inercial: convierte con precisión las señales del acelerómetro para mejorar la precisión de la navegación.
b. Automatización industrial: Monitoreo en tiempo real de señales de corriente y optimización de procesos de control.
do. Instrumentos de investigación: adquisición de datos de alta resolución para ayudar en experimentos de precisión.
El módulo de conversión I/F de la serie AVI-F combina alta precisión, bajo consumo de energía y multifuncionalidad, lo que lo convierte en una opción inteligente para usuarios que buscan rendimiento y fiabilidad. Ya sea en entornos hostiles o aplicaciones complejas, ofrece soluciones estables y eficientes.
